64. 安藤四郎氏からご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
63. 藤岡清登氏からご厚意により貴重な半導体のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた半導体 |
| TEXAS INSTRUMENT DIGITAL LIGHT PROCESSING （記念用キーホルダー） | |
 |
 |
| TEXAS INSTRUMENTS DIGITAL LIGHT PROCESSING（記念キーホルダー）（左写真） このTEXAS INSTRUMENTS DIGITAL LIGHT PROCESSING （記念用キーホルダー）は、2016年頃（推定）､藤岡清登氏が現職時代にアメリカに於ける放送機器展示会に参加した折り、TEXAS INSTRUMENTS社より､記念品として受領したものだそうです。このチップの正式名称は、「DLP7000 DLP® 0.7 XGA 2x LVDS Type A DMD」と推定します。 Texas Instrumentsは、世界中のデジタル 劇場用クリーンのほぼ 90% に採用されています。DLP Cinema® などの高品質投影アプリケーションで世界的に知られていますが、 Texas Instruments の DLP テクノロジは、さまざまなディスプレイおよび高度な光制御アプリケーションを実現しました。 デジタル･マイクロミラー･デバイス (DMD)、つまり DLP チップは、可視光、赤外線、紫外線など、あらゆる周波数の光で動作できる高速で効率的な MEMS 光ステアリング･デバイスです。 Texas Instruments の実績ある半導体製造技術を活用し、各 DMD には、関連する CMOS メモリ上に構築された最大 880 万個の個別に制御されるマイクロミラーが含まれています。1996 年以来、Texas Instruments は世界中の顧客向けに 4,000 万個を超える DLP チップセットを製造してきました。（2016年の資料） デジタル･マイクロミラー ･バイス (DMD) は、MOEMS テクノロジのチップで、最小のマイクロミラーを光スイッチとして制御し、DLP プロジェクター (デジタル光処理) で使用されます。マイクロミラーは、ミラー アレイとしてマトリックス形式で配置されます。傾斜できるミラー面を持ち、エッジの長さはわずか約 14 µm です。 マイクロミラーは、両方向に約 10° 静電的に傾けられ、ミラーの下にあるメモリ セルによってトリガーされます。メモリ セルの電荷に応じて、マイクロミラーは、いずれかの位置に保持されます。投影される光の明るさは、スイッチング時間によって制御できます。必要な制御は、パルス幅変調 (PWM) によって行われます。ミラーが入射光を反射する時間が長いほど、明るさは高くなり、逆の場合は暗くなります。パルス幅制御を使用すると、2828 (256) の明るさの違いを実現できます。暗制御では、マイクロミラーはさらに傾き、反射された光線は吸収体に向けられ、そこで吸収されます。
参考文献 １．TEXAS INSTRUMENTS､「DLP® Technology and Products」、pp１～49 ２．TEXAS INSTRUMENTS､「DLP7000 DLP® 0.7 XGA 2x LVDS Type A DMD」、pp１～49 ３．帰山敏之､「プロジェクタ技術の最新動向」､日本画像学会誌 第40巻 第4号(2001)、pp366～363 ４．帰山敏之､ 新地修、「ディジタル ライト プロセシングの現状と将来展望」_次世代ディスプレイ技術_光学 27巻 4号（1998) ､pp224～228 ５．新善行、竹内利一、「DLP・DMDの技術」､光技術情報誌「ライトエッジ」 No.21（2001年4月発行） |
|
62. 藤岡清登氏からご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた真空管 |
 |
RCA Radiola ⅡAR-800 Broadcast Receiver RCA Radiola Ⅱ AR-800は､Radiotron Model UV199を2本使用した波長が200～600メーターのAM放送波（MW)用受信機信機です。 回路は､再生付きグリッドﾞ検波回路( GE/RCAUV199)と1段のAF増幅回路（ Cunningham C-299、UV199相当品)により構成されています。 電源の種類と電圧は、乾電池の22.5V 2個及び45V2個を使用します。 ケースは､木製で携帯用として木製ケースの上部に取っ手が付いていて、外形寸法は、305x254x203mmです。 RCA Radiola Ⅱ AR-800は、General Electric社製品です。 |
 |
RCA Radiola Ⅱ AR-800ケースは、木製で携帯用として 木製ケースの上部に取っ手が付いていて、外形寸法は、305x254x203mmです。 木製のケースの全面と背面には､開閉できる蓋が付属しています。 左の写真の木製蓋の角にある押しボタンにより蓋の開閉及び固定ができます。 す。 |
 |
RCA Radiola Ⅱ AR-800操作パネルの蓋を解放した状態です。 写真の左側は、蓋の裏側にイヤーホーンの取付スペースと取付金具が用意されています。写真の右側はダイヤルの操作面です。 |
 |
写真の右側は、ダイヤルの操作面で大型の「WAVELENGTH」（左下）、「INTENSITY」（左上）､「FILAMENTS」（右上）および小型の「VERNIA」（中央下）、ジャックの「DETECTO」（中央下）および「STAGE」（右下）などがある。 ダイヤル「INTENSITY」（左上）つまみの表面に「GE」のロゴが刻印されている。
|
 |
RCA Radiola Ⅱ AR-800裏パネルの蓋を解放した状態です。 写真の左側は、再生付きグリッド検波管「UV199」およびAF増幅管「UV199」および「WAVELENGTH」および「INTENSITY」調整用の大型のコイルが巻かれた茶色の円筒が取り付けられている。 写真の右側は、蓋の裏側にフィラメント用「A」電池､プレート,「B」電池およびグリッド用「C」電池が装着されるスペースです。 |
 |
写真の右の木製蓋の内部の上下2枚のラベルはは次の通りです。 RADIOLA Ⅱ REG.U.S.PAT.OFF MODEL AR-800 GIVE MODEL WHEN ORDERING PARTS RANGE 200ー600 METERS PAT’D.NOV.7,'05,JAN.15､'07､FEB.18、'09､APR.12,'10､OCT.6,'14 OCT.22,'18｡MAR.11,'19,DEC.23､19､MAY,10､'21 LICENSED ONLY FOR AMATUR,EXPERIMENTAL AND ENTERTAINMENT USE AND,ONLY TO EX- TENT INDICATON ATTACHED NOTICE. U.S.A FOR Radio Corporration of America Notice! THIS DEVICE IS NOTLICENCED EXCEPT FOR AMATEUR、EXPERIMENTAL AND ENTERTEINMENT RADIO USE AS SETFORTH AND TO THE EXTENT INDICATED IN THE CURRENT ISSUE OF THE CATALOGUE OF RADIO CORPORATION OF AMERICA. NO EXPRESS OR IMPLIED LICENSE IS GURANTED UNDER ANY PATENT OWNED BY THE RADIO CORPORATION OF AMERICA,OR UNDER WHICH IT IS LICENSED TO USE OR SELL THIS DEVICE AS AN ELEMENT OR PART OF ANY COMBINATION OR ORGANIZATION EXCEPT AS EXPRESSLY SET FORTH IN SAID CATALOGUE N.P. 25063 |
 |
写真の左側は、再生付きグリッド検波管「GE/RCA UV199」およびAF増幅管「CUNNINGHAM C-299」（GE/RCA UV199相当）が使用され、「WAVELENGTH」および「INTENSITY」調整用には「VARIO COUPLER]方式の大型のコイルが巻かれた茶色の円筒が取り付けられ、可変バリコンは使用されていない。 使用されているグリッド検波管(GE/RCA UV199)のGrid Leakは､7～9 Megohmです。 |
  |
 |
| General Electric/RCA UV199 | Cunningham C-299（UV199 相当品） |
 Schematic111.jpg) |
|
| 参考文献
１．Radiomuseum､「Radiola Ⅱ(2) AR-800 Broadcast Receiver」 ２．Radiomuseum､「General Electric/RCA UV199」 ３．Radiomuseum､「CUNNINGHAM/C-299」 ４．RCA Victor Company, Inc.､「RADIOLAⅡ MODEL AR-800」､RCA VICTOR SERVICE NOTES for 1923～1928､pp44～47 ５．General Electric Company､「Type 268 VARIO COUPLER]､pp1～2 上記に記載の写真（真空管を除き）は、全て藤岡清登氏が撮影した写真を使用させて頂きました。 |
|
61. 藤岡清登氏からご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた真空管 |
  |
PHILIPS E1T 10進計数表示管（Decade Counter Tube） PHILIPS E1T 10進数表示管は、毎秒30,000パルスまでの速度で動作する高真空計数及び表示真空管です。一部では､特殊回路では、毎秒100,000パルスまで動作ができます。PHILIPSは独自の回路を採用ししています｡ プレートの貫通孔で10個の安定した位置に切り替えて、蛍光インナー･コーテイングを照らします。対抗する数字は、真空管の外側に数字（0～9）を印刷したラベルが貼られています。 冷陰極の「デカトロン」シリーズ真空管よりも製造コストが高く、特に外部制御とデーター選択のためにより多くの電力とやや複雑な回路を必要とするため商用期間はやや短めでした。 実際、HILIPS E1T 10進数表示管 はラジオ受信管とほぼ同じ寸法を持ち、300V の電源電圧のみで動作する陰極線管です。 印加される計数パルスの数に応じて、そのリボン状の電子ビームは水平面内で移動し、円筒形アノードの 10 個の開口を連続して通過し、エンベロープが裏打ちされている蛍光層に衝突します。 したがって、パルスの数はエンベロープの外側、つまり電球の円周上に示されている 0 ～ 9 の数字の 1 つの反対側に現れる長方形の輝点で読み取ることができます。 フィラメント電圧ｘ電流；6.3Vｘ0.3A 全長ｘ最大径；79.5mmx39.5mmφ 参考資料 １．Philips､「E1T_DecadeCounterTube」､PHILIPS ELECTRONIC DIVISION |
 |
 |
 |
 |
| TOYO 3015F | Burroughs B-5002A | Burroughs B-5092A | Burroughs B-5870 ST |
 |
 |
 |
 |
| NEC CD66A | NEC CD83P | NEC CD102 | Raytheon CK533AX |
 |
 |
 |
 |
| ISE DG19A | RCA DR-2000 | RCA DTF-104B | NEC LD802C |
 |
 |
 |
|
| NEC LD8035E | NEC LD8051 | NEC LD8059 |
60. 櫻井徹男氏からご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた真空管 |
 |
JRC 1G45P 水素封入3極サイラトロン JRC １G45Pは、UX･ベース、トップ･プレート端子の円筒ガラス管の水素封入3極サイラトロンです。 規格表によると尖頭陽極耐順電圧は 3 ｋV、先頭陽極電流 35Aまで許容のパルス変調用水素入3極サイラトロンです。水素入サイラトロンの特徴は、一般のサイラトロンと異なり、封入した水素ガスにより正グリッド構造でバルス用に限定されています。 水素は質量が小さいため、酸化物被膜陰極を破壊することなく大電流が得られ、消イオン時間が10 μＳ程度の早い繰り返し周波数で動作することができる特徴を備えています。 JRC １G45P 水素入3極サイラトロンの最大パルス出力は、52.5 ｋＷで、レーダーや線形パルス発生装置等に使用されました。（下記のの寸法図参照）  フィラメント電圧ｘ電流；6.3Vｘ2.25A 全長ｘ最大径；119mmｘ37.8mmΦ |
59. 小掠正明氏からご厚意により”１球再生式受信機キット （RR-49)”の製作をして頂きました。ありがとう御座いました。
| ご寄贈を戴いた”１球再生式受信機キット （RR-49)” | ||
 |
 |
|
 |
6AB8/ECL80 (3極5極複合管）  フィラメント電圧：6.3 V フィラメント電流：0.3 A |
|
| 2019年2月に、CQ出版社が”RR-49 製作委員会（JA0BZC 矢花孝男氏、JA1GMO 田代信氏、JR1KQU 加藤欣一氏）により、「１球再生式受信機キット、Regenerative Receiver RR-49]が発売されました。 このような再生受信機は、1950年初頭まで日本の各家庭で活躍した3球再生式ラジオ、”0-V-1”でした。私も当時、高校2年生の頃、物理部を指導されていた斉藤先生の薦めで何人かの部員と共に、浜松市内のラジオ店（オーム商店？）で新日本電気、NEC製の真空管、6C6ｰ6ZP1ｰ12F、マグネチック･スピーカー、シャシー、電源トランス、抵抗、コンデンサー、エンパイヤー・チューブを含む配線までを1点1点選択しながら購入しました。多分、初歩のラジオ等の雑誌を参考にしながら、ハンドルでシャシーに真空管、電源トランスなどを取り付けるための穴開けを夜遅くまで作業をしたことを懐かしく思い出されますこの3球式再生ラジオの組立を完成し、我が家で初めて家族でラジオ番組を聴取した喜びは大変なことでした。この3球式再生ラジオは、その後同じく新日本電気、NEC製の6D6を追加して、所謂”1-V-1”に発展させました。 可成りの期間放置していた「１球再生式受信機キット、Regenerative Receiver RR-49]を友人の小掠正明氏に組立調整を引き受けて頂き、昨年に完成し、ほぼ毎日、NHKの第1放送を聞いています。このような再生式受信機の受信操作は、今時の小型のトランジスタ化されたラジオのように、単にダイヤルを回せば、その周波数のラジオ番組が聞こえると言うわけにはいきません。 番組に周波数（例えば、NHK 第1ラジオは周波数が594 KHｚ）にダイヤルを合わせ、微かに信号が聞こえた段階で再生用のバリコン（再生用調整器）を微妙に回転させて、微かに聞こえた信号（NHK 第１ラジオ）の番組が大きく、明瞭に聴取できるまで､根気よく調整することが必要です。ここで重要なことは、再生用のバリコンを急激に回転させて再生量を過度に俗かする方向にすると”ピー、ギャー”という再生式受信機特有な異常発振状態になります。このy婦な異常な発振状態では、手元の再生式受信機から”異常電波”が発振され､近隣の受信機の迷惑を変えることになりますので、再生式受信機の調整には注意が必要です。 製作･調整をし行った小掠正明氏の推奨する「受信方法について」は次の通りです。 １．電波が強い放送局については、再生バリコンを最小（右いっぱい）みにまわしておいてから、主バリコンで目標の放送局を選択し、再生バリコンを徐々に左側に回して最良の箇所で止める。そのとき、多少受信周波数が変化するので主バリコンで再調整する方が良い。（主バリコンと再生バリコンを交互に操作して最良の点を見つける） ２．電波が弱い放送局については、再生バリコンが最小（右いっぱい）では、受信できないことが有るので、再生バリコンを中央位に合わせてから主バリコンを中央位に阿波さえてから主バリコンで放送局を選択する。その後、再生バリコンを調整して聞きやすいところで止める。その時、多少受信周波数が変化するので主バリコンで再調整した方が良い。（主バリコンと再生バリコンを交互に操作して最良の点を見つける） 参考文献 １．CQ出版社、「１球再生式受信機キット Regenerative Receiver RR-49 組み立て説明書」、2019年2月、 RR-49 製作委員会協力 ２．小掠正明、「1球再生式受信機キット （RR-49）の製作」、2023/03/０４ |
||
57. 藤岡清登氏からご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| ご寄贈を戴いた真空管 | ||
  |
||
| 藤岡清登氏から寄贈を頂いたRCA 1850ｰA Iconoscope（アイコノスコープ）です。2枚の写真は藤岡清登氏の撮影です。 RCAのカタログからの抜粋です。 RCA 1850-A ICONOSCOPEは、特に映画フィルムやスライドからの画像ピックアップに適したテレビジョン･撮像管です。スライドのモザイクは4～6 フィートｰキャンドルの安定したハイライト証明が必要です。映画フィルムでは、10～20 フィートｰキャンドルのパルス･ハイライト照明の平均値が必要です。 RCA 1850-A ICONOSCOPEの感光性モザイクは、可変スペクトル全体にわたって良好な感度を持つスペクトル応答を特徴としています。 下記の図2のスペクトル応用曲線が示すように、最大感度は青色の領域で発生します。RCA 1850-A ICONOSCOPEは、信号対ノイズ比が非常に高いのですが、感度は比較的低くなります。屋外やスタジオのライブの画像 ピックアップなどより高い感度が求められる用途には、イメージオルシコンが適しています。 |
||
 図１ RCA ICONOSCOPE 1850のテレビジョン用広告、1393年 |
||
 図 2 タイプ 1850-A モザイクの分光感度特性 曲線はすべての波長で放射束の等しい値に対して取得されます。 |
56. 堀井保宏氏からご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた真空管 | |
 |
||
| 下記の写真は上の写真（寄贈真空管）から調査して新しくコレクションに追加掲載した写真です。 | ||
 |
 |
 |
| マツダ 5G-K18 | 日立 6G-B3A | Toshiba 6G-K17 |
 |
 |
 |
| Toshiba 12AX4-GTA | 三菱 12AX4-GTA | マツダ 12BQ6-GTB(12CU6) |
 |
 |
 |
| 三菱 12G-B3 | 日立 25E5 | ZET（国民電子管） UX-26B |
 |
 |
 |
| ナショナル 1X2-B | Toshiba 1X2B | NEC 3AL5 |
 |
 |
 |
| 日立 3AL5 | NEC 3AU6 | マツダ 3AV6 |
 |
 |
 |
| NEC 3BN6 | NEC 3BZ6 | Fujitsu 3D-HH13 |
 |
 |
 |
| 日立 4BQ7-A | マツダ 5U8 | マツダ 6AW8 |
 |
 |
|
| マツダ 6CG7 | Toshiba 12BH7-A | |
55. 藤岡清登氏からご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた真空管 | ||||
 |
RAYTHEON CK1414F10C 記号文字生成用CRT RAYTHEON CKCK1414F10Cは、特殊大型オクタル･14ピンベースのトップﾟ端子のある円筒ガラス管の記号文字発生用のCRT（陰極線管）です。 このCRTは、モノスコープ･モードで動作し、ターゲット･パターンのシンボル（記号文字）をスキャンして出力信号が生成されます。 このCRTは、ハードコピーの印刷又は陰極線ディスプレイ用の文字を生成する経済的な方法としてビジネス･データ処理装置に使用されました。 型名の”CK1414F10C”は、元設計の”CK1414"の客先要求によるターゲット･パターンの記号文字の差により末尾に「F10C」が付与されたものです。
フィラメント電圧ｘ電流；6.3VｘーA 全長ｘ最大径；276mmｘ56.35mmΦ |
54. 村田健司氏からご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた真空管 |
 |
Toshiba 1G35P/4C35A 水素入サイラトロン Toshiba 1G35P/4C35Aは、大型４ピンのトップ端子円筒ガラス管の水素入りサイラトロンです。 Toshiba 1G35P/4C35Aは,レーダー変調用の水素サイラトロンで、陽極ﾋﾟｰｸ電圧 8 KV、陽極ピーク電流 90 A、陽極平均電流 100 mAです。 4C35と同様で、時間ジッタ特性が改善されています。 フィラメント電圧ｘ電流;6.3Vｘ6.0A 全長ｘ最大径;175mmｘ63.3mmΦ |
 |
Toshiba 1G45P/3C45A 水素入サイラトロン Toshiba 1G45P/3C45Aは、大型４ピンのトップ端子円筒ガラス管の水素入りサイラトロンです。 Toshiba 1G45P/3C45Aは,レーダー変調用の水素サイラトロンで、陽極ﾋﾟｰｸ電圧 3 KV、陽極ピーク電流 35 Aです。 フィラメント電圧ｘ電流;6.3Vｘ2.7A 全長ｘ最大径;121mmｘ38mmΦ |
 |
Toshiba 2G22P/5C22 水素入サイラトロン Toshiba 2G22P/5C22は、大型４ピンのトップ端子円筒ガラス管の水素入りサイラトロンです。 Toshiba 2G22P/5C22は､レーダー変調用の水素サイラトロンで、陽極ピーク電圧 16 KV、陽極ピーク電流 325 A、陽極平均電流 200 mAです。 フィラメント電圧ｘ電流；6.3Vｘ10.6A 全長ｘ最大径；215mmｘ63mmΦ |
 |
Toshiba TX-911 水銀蒸気入サイラトロン Toshiba TX-911は、UX･4ピンのトップ端子ナス型ガラス管の水銀蒸気入サイラトロンです。 Toshiba TX-911は､照明のコントロール、直流発電機の自動電圧調整用、周波数変換用水銀蒸気入サイラトロンで、陽極ピーク電圧 20 KV、陽極ピーク電流 2.5 A､陽極平均電流 600 mAです。 フィラメント電圧ｘ電流；5.0Vｘ3.5A 全長ｘ最大径は、160mmｘ74.5mmΦ |
 |
Toshiba UX-54B 微少電流測定用 空間電荷グリット4極管 Toshiba UX-54Bは、UX･4ピンのトップ端子円筒ガラス管の微少電流測定用空間電荷グリッド4極管です。 フィラメント電圧ｘ電流；2.0Vｘ0.05A> 全長ｘ最大径；148.5mmｘ38mmΦ |
53. 大塚久氏からご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた真空管 |
 |
CAM EF86 AF増幅5極管 CAM EF86は、9ﾋﾟﾝ･Noval管のAF増幅5極管です。 フィラメント電圧ｘ電流；6.3Vｘ0.2A 全長ｘ最大径；54mmｘ20.2mmΦ |
 |
LAMP 6J32P AF増幅5極管 LAMP 6J32Pは、9ﾋﾟﾝ･Noval管のAF増幅5極管です。EF86相当。 フィラメント電圧ｘ電流；6.3Vｘ0.2A 全長ｘ最大径；54mmｘ21mmΦ |
 |
TELEFUNKEN EF86 AF増幅5極管 Telefunken EF86は、9ﾋﾟﾝ･Noval管のAF増幅5極管です。 フィラメント電圧ｘ電流は、6.3Vｘ0.2A 全長ｘ最大径は、54mmｘ20mmΦ |
 |
TELEFUNKEN EF86 AF増幅5極管 Telefunken EF86は、9ﾋﾟﾝ･Noval管のAF増幅5極管です。 フィラメント電圧ｘ電流；6.3Vｘ0.2A 全長ｘ最大径；54mmｘ20mmΦ |
 |
Western Electric 274A 全波整流管 Western Electric 274Aは、UX･ST管の全波整流管です。 フィラメント電圧ｘ電流；5.0Vｘ2.0A 全長ｘ最大径；140mmｘ51mmΦ |
 |
Western Electric 274A 全波整流管 Western Electric 274Aは、UX･ST管の全波整流管です。 フィラメント電圧ｘ電流；5.0Vｘ2.0A 全長ｘ最大径；140mmｘ51mmΦ |
 |
Western Electric 274A 全波整流管 Western Electric 274Aは、UX･ST管の全波整流管です。 フィラメント電圧ｘ電流；5.0Vｘ2.0A 全長ｘ最大径；140mmｘ51mmΦ |
 |
RCA 5Z3 全波整流管 RCA 5Z3は、UX･ST管の全波整流管です。 フィラメント電圧ｘ電流；5.0Vｘ3.0A 全長ｘ最大径；130mmｘ51mmΦ |
 |
Western Electric 300A 電力増幅3極管 Western Electric 300Aは、UX･ST管の電力増幅3極管です。 フィラメント電圧ｘ電流；5.0Vｘ1.2A 全長ｘ最大径；150mmｘ61.3mmΦ |
 |
Western Electric 300B 電力増幅3極管 Western Electric 300Bは、UX･ST管の電力増幅3極管です。 フィラメント電圧ｘ電流；5.0Vｘ1.2A 全長ｘ最大径；150mmｘ60.5mmΦ |
 |
Western Electric 300B 電力増幅3極管 Western Electric 300Bは、UX･ST管の電力増幅3極管です。 フィラメント電圧ｘ電流；5.0Vｘ1.2A 全長ｘ最大径；150mmｘ60.5mmΦ |
| 写真 | ご寄贈を戴いた真空管 |
  |
東芝製 スタクトロン 7266 ＵＨＦ用検波器 東芝 スタクトロン 7266（2極管）を使用したUHF用検波器です。左上部の写真に示す様に検波器は、40x45ｘ85mmの箱に3段に分かれて実装されています。 最上部はスタクトロン 7266がテフロン基板に組み込まれています。写真の全面がフィラメント側です。 中段はフィラメント用の2個のRFチョーク･コイルで、下段のソケット部の間には､バイパス用の貫通コンデンサーが組み込まれています。下段は、6端子の角形コネクターの取付部です。 左下の写真は側面でスタクトロンのプレートに接続されているUHF信号をピックアツプ（結合）するための結合ループﾟです。 検波器には､製造会社、使用する装置、型名、名称などの表示がなく、現在調査中です。 UHF用検波器寸法； 縦ｘ横ｘ高さ；40mmx45mmｘ85mm 東芝 ｽスタクトロン 7266（SHF/EHF用検波2極管） フィラメント電圧ｘ電流；6.3Vｘ0.215A 全長ｘ最大径；7.8mmｘ7.2mmΦ > |
| 写真 | ご寄贈を戴いた真空管 |
  |
RCA DTF-104B Numitron Tube(白熱デジタル表示管） RCA DTFｰ104B Numitron Tube(白熱デジタル表示管）は、9ﾋﾟﾝ･Noval管の7セグメントで形成されるトップ･デイスプレイの数字表示管です。 下のの写真に見える7セグメントの白熱線はコイル状です。 RCAにおける初期のNumitron DRシリーズのデジタル表示管は、側部表示になっています。 フィラメント電圧ｘ電流；4.5Vｘ0.15A 全長ｘ最大径；34.4mmｘ28.5mmΦ |
| 写真 | ご寄贈を戴いた真空管 |
  |
Toshiba 2M172A 電子レンジ用マグネトロン Toshiba 2M172A 電子レンジ用マグネとトロンは、Toshiba（東芝） 電子レンジ ER-533に使用されていたマグネトロンです。 上の写真は、セラミック（ピンク入り）封じのマグネトロンで､マイクロ波（2.46 ＭＨｚ）発生用の強力なフェライト磁気及び冷却用のフィンを装着したマグネトロンです。2.46 ＭＨｚに共振する空洞内蔵型マグネトロンで、出力電力は、1 ｋWです。 フィラメント電圧ｘ電流；3.15Vｘ10.0A 縦ｘ横ｘ奥行き；81mmx115mmｘ135mm 下の写真は、マイクロ波（2.46 ＭＨｚ）発生用の強力なフェライト磁気及び冷却用のフィン等を取り除いたToshiba 2M172A マグネトロン本体です。2.46 ＭＨｚに共振する空洞キャビテｨは、中央の直径が太い部分に内蔵されています。 フィラメント電圧ｘ電流；3.15Vｘ10.0A 全長ｘ最大径；108.2mmｘ39.5mmΦ 重量；約140ｇ |
| 写真 | ご寄贈を戴いた真空管 |
 |
RCA UV-200 ガス入り検波3極管 RCA UV-200は、UVベース･トップ排気チップ付きのナス管のガス入り検波3極管です。 RCAが1920年に販売した最初の真空管は、アルゴンガス充填のUV-200とUV-201で、いずれもGeneral Electric (GE)製の真空管です。 ガラス容器は、洋梨型の所謂、ナス型真空管で、排気チップ付きです。ベースには、真鍮製のマントルがあり、ピンが埋め込まれたセラミック･インサートが付いています。 フィラメント電圧ｘ電流；5.0Vｘ1.0A 全長ｘ最大径；107.3mmｘ44mmΦ |
 |
DON UX-226 AF増幅3極管 DON UX-226は、UXベース･ナス管のAF増幅3極管です。 ベースは､短く、”DON UX-226"の刻印があり、ガラス容器面には、”JUL 8"と印字したラベルが貼ってある。電極は、当時のマツダ（サイモトロン）やElevam製品と同様に”2重リブ”付きです。 フィラメントは、交流（AC)用ラジオ向けに設計されており、RF増幅器やAF増幅器に使用されました。従って、検波器または電力増幅器としては使用されません。 フィラメント電圧ｘ電流；1.5Vｘ1.05A 全長ｘ最大径；110mmｘ44.5mmΦ |
 |
マツダ UX-111-B AF増幅3極管 マツダ UX-111-Bは、UXベース･トップ端子ナス管の検波増幅用空間電荷4極管です。 UX-111-Bは、UX-111の改良球で、乾電池用の１ボルト級のスペースチャージ（空間電荷）4極管で、プレート電圧は最大20 Vで充分に能率良く動作し、検波、増幅のいずれにも適した経済的な真空管です。 UX-111に比較して、増幅定数、相互コンダクタンスが大きくなっています。 フィラメント電圧ｘ電流；1.3Vｘ0.08A 全長ｘ最大径；116mmｘ45mmΦ |
 |
TVC 56 検波増幅3極管 TVC 56は、UYベース･ST管の検波増幅3極管です。 56は、最初に市販された27（フィラメント電圧：2.5 V)、次いで市販された37（フィラメント電圧：6.3 V)の増幅率と相互コンダクタンスを50 ％アップし､しかもフィラメント電力を削減した改良真空管です。 しかも、 電極構造は、上下に電極保持用のマイカ板を使用して電極の機械的強度を向上させている改良真空管です。 フィラメント電圧ｘ電流；2.5Vｘ1.0A 全長ｘ最大径；99.5mmｘ38mmΦ |
 |
マツダ 6D6 可変μRF/IF増幅5極管 マツダ 6D6は、UZベース･トップ端子ST管の可変μRF/IF増幅5極管です。 6D6は、1936年に東京電気･マツダ（東芝）が、UZ-58の後継真空管として製造したヒター電圧6.3 V級の真空管で、6C6と同じ時期製造されました。 可変μ真空管は、バイアス電圧値に依って増幅率（μ）を調整できる真空管です。ラジオなどの自動音量調整（AVC)や指導利得調整（AGC)等の使用されます。 フィラメント電圧ｘ電流；6.3Vｘ0.3A 全長ｘ最大径；113mmｘ38.2mmΦ |
 |
RCA 6C5/VT-65 検波増幅3極管 RCA 6C5/VT-65は、オクタル･ベース･メタル管の検波増幅3極管です。 この6C5/VT-65は、それなりに優れた特性を保持していたが、早い時期により利用範囲の広い6SJ7-GTに置き換えられました。 フィラメント電圧ｘ電流；6.3Vｘ0.3A 全長ｘ最大径；64.3mmｘ32.5mmΦ |
 |
マツダ 6SJ7-GT 検波増幅5極管 マツダ 6SJ7-GTは、オクタル･ベース･GT管の検波増幅5極管です。 この6SJ7-GTは、高周波増幅，発信など汎用のシャープカットオフ検波増幅用の5極管としてガラス管やメタル管などが多く使われたが，ガラス管だけの我が国ではこの球が最も多く，そして長期にわたって製造された。 フィラメント電圧ｘ電流；6.3Vｘ0.3A 全長ｘ最大径；83.5mmｘ32.3mmΦ |
 |
ナショナル 1AJ4/DF96 可変μRF/IF増幅5極管 ナショナル 1AJ4/DF96は、7ﾋﾟﾝ･Miniature管の可変μRF/IF増幅5極管です。 この1AJ4/DF96は、主として家庭用のラジオ受信機として使用されてたバッテリー用のポｰタブル･ラジオの増幅用の5極管です。フィラメント電流の25 mAは、特にバッテリーの壽命を改善するために導入されました。 フィラメント電圧ｘ電流；1.4Vｘ0.025A 全長ｘ最大径；53.7mmｘ17.7mmΦ |
 |
NEC 1AG4 電力増幅5極管 NEC 1AG4は、5本リード線･Subminiature管の電力増幅5極管です。 この1AG4は、フィラメント型のバッテリー動作のラジオ受信機の電力増幅用5極管です。この真空管の5本ﾘｰﾄﾞ線は、ソケットを使用しないで、プリント板やシャｰ内部で配線ができますし、適当な長さにリード線を切断すれば、標準のInline･ソケッも使用できます。 フィラメント電圧ｘ電流；1.4Vｘ0.04A 全長ｘ最大径；36.4mmｘ9.3mmΦ |
 |
Sovtek 6C25H-B 高μ増幅3極管 Sovtek 6C25H-Bは、5本リード線･メタル円筒ケース（Nuvistor)管の高μ増幅3極管です。6CW4相当。 RCAや日立のNuvistorは､全て短いピンによりソケットを使用して装置に実装しますが、このSovtek 6C25H-Bは、5本リード線によりプリント板などへ半田接続ができます。勿論、適当な長さにリード線を切断すれば、標準のソケットも使用できます。 フィラメント電圧ｘ電流；1.4Vｘ0.04A 全長ｘ最大径；36.4mmｘ9.3mmΦ |
 |
Toshiba 7266（スタックトロン） SHF/EHF検波2極管 Toshiba 7266（スタックトロン）は、Planar型同軸ｾﾗﾐｯｸ封じ管のSHF/EHF検波2極管です。 東芝は、1962年にNHKの指導により開発したこのスタックトロン、7077及び7266を出荷しています。 いずれも「UHF帯の電子機器に使用して、セラミックス管として耐熱性、超壽命などの特徴が活用できる」と東芝レビューで発表しています。 フィラメント電圧ｘ電流；6.3Vｘ0.215A 全長ｘ最大径；7.8mmｘ8mmΦ |
| 写真 | ご寄贈を戴いた真空管 |
 |
TUNG-SOL CTL316A/VT-191 UHF電力増幅3極管 TUNG-SOL CTL-316A/VT-191は、ドアノブ型の特殊4ピンのUHF用電力増幅3極管です。 500 MHzで5 Wの出力が期待でき、最大周波数 750 MHｚの発振器または電力増幅器に使用する目的で設計された特殊な形状の真空管です。 特に、UHF用としてリード･インダクタンスや電極間容量の削減を目的に特殊な形状をしています。 収容ケースに印刷されている”GUARANTED LIFE ;50 HOURS”は、過酷なパルス動作に対する保証寿命時間と思います。この真空管は、サンプル管です。 フィラメント電圧ｘ電流；2.0Vｘ3.6A 全長ｘ最大径；70mmｘ62.5mmΦ |
| 写真 | ご寄贈を戴いた真空管 |
 |
Unknown UX 250 オーディオ電力増幅3極管 Unknown UX 250は、Westinghouseにより1926年の夏から開発が始まり、1927年の初めにRCAによって採用されました。1928年2月に発表され、しばらくして一般に公開されました。これは、低電力の音声電話用送信機の変調器および増幅器として使用するために設計されたオーディオ電力増幅管でした。 UX 250は、電圧が7.5 Vで、電流が1.25 Aの酸化物被膜のフィラメントが採用され､ 推奨される最大アノード電圧は450 V、 アノード電流は55 mA で、出力は4.65 Wでした。 この真空管は、サンプル管です。 フィラメント電圧ｘ電流；7.5Vｘ1.25A 全長ｘ最大径；145mmｘ66mmΦ |
| 写真 | ご寄贈を戴いた真空管 |
 |
UNITED ELECTRONICS JAN-CDBW-554 小型化水冷却クリッパー2極整流管 UNITED ELECTRONICS JAN-CDBW-554は、UN CO.がミサイルやその他の特殊計装用に、TYPE 6339､TYPE 545､TYPE 589と共に開発された外部アノード整流器ークリッパー･ダイオード真空管の1品種です。 厳しい高温環境を念頭に置いて、開発された新しい小型化された高真空整流管を検討することは価値があることでした。型番は、管内電極支持の白色セラミックス側面に印字されている。 最大定格値は次の通りです。（一部のみ） 陽極逆電圧：17 KV 陽極逆電流：0.47 A 陽極平均電流：0.15 A 尚、詳細は、「UNITED ELECTRONICS MINITURIZED POWER DIODES」カタログ､4.36-6000-FORM 27 TENTATIVEを参照してください。 フィラメント電圧ｘ電流；6.3Vｘ3.5A 全長ｘ最大径；65mmｘ28.5mmΦ（2本ﾋﾟﾝ先から頂部まで） |
 |
トウ 特30 増幅･発振3極管 トウ（品川電機株式会社） 特30は、UXベースの円筒ガラス（T)管の増幅･発振3極管です。通常ですと”UX-＊＊”と言う型番が付与されるのでしょうが、この真空管には”特30”という不思議な型番が付与されています。 戦時中の物資のない時代でしょうか、UXベーすの4本のピンは、鉄製で小粒の磁石がつきます。UXベースのピンノ根本には鐵の錆が見えます。 左写真のトウ真空管 特30のＵＸベースのピンには小粒のマグネットが付けてあります。 フィラメント電圧ｘ電流；2.0Vｘ0.065A 全長ｘ最大径；80mmｘ28.9mmΦ（鐵製ﾋﾟﾝ使用） |
 |
東芝通信 T-321 増幅･発振3極管 東芝通信 T-321は、ヒター用の2本のリード線、側面上部のプレート2端子及び側面下部のグリッド2端子の特殊形状のUHF電力増幅3極管です。ガラス面には、”東芝通信、○の中に検､T-321、NO.354、マツダロゴ､44037"の印字がある。 定格値は次の通り 最大陽極電圧：9 kV 最大陽極損失：60 W 相互コンダクタンス：4 m℧ 増幅率：16 最大周波数：520 MHz フィラメント電圧ｘ電流；12.0Vｘ6.5A 全長ｘ最大径；195mmｘ88.5mmΦ（リード線を除く） |
 |
住友真空管 TC-552-A 増幅･発振3極管< 住友真空管 TC-552-Aは、UXベースのトップ･プレートとグリッド端子、ナス型ガラス管の電力増幅3極管です。ガラス面には、”住友真空管 、TC-552-A、○の中にテ"の印字がある。 定格値は次の通り 最大陽極電圧：1 kV 最大陽極損失：50 W 相互コンダクタンス：2.1 m℧ 増幅率：10 最大周波数：100 MHz フィラメント電圧ｘ電流；7.5Vｘ3.25A 全長ｘ最大径；165mmｘ60mmΦ |
 |
マツダ（CYMOTRON） UX-201ｰA 検波･増幅3極管 マツダ（CYMOTRON) UX-201-Aは、UXベースのナス型ガラスの検波･増幅3極管です。ガラス面頂部には、”マツダランプ･工場製品、マツダ”の印字があり、ガラス面に、”12.17.1928 ､丸に合”が印刷されたラベルが貼ってある。 UXベースの側面には”CYMOTRON ,UX-201-A”の刻印があり、UXベースの底面には、頂部と同じロゴマーク及び”CYMOTRON PATENTED TOKYO ELECTRIC CO."の刻印がある。 フィラメント電圧ｘ電流；5.0Vｘ0.25A 全長ｘ最大径；110mmｘ44.6mmΦ |
.jpg) |
NEC 6H6 検波双2極管 NEC 6H6は、オクタル･ベースのトップﾟ平坦型メタル管の検波用ｿｳ2極管です。RCA製の初期型メタル管、RADIOTRONに形状が似ているが、”ゲッタ･バンプ”はない。 住友通信時代に製作された6H6は、東芝 KX-6H6に相当するが、住友通信独自の品番、”DB-817A”の記入がない。 フィラメント電圧ｘ電流；6.3Vｘ0.3A 全長ｘ最大径；42mmｘ32.5mmΦ |
 |
マツダ UY-133A 電力増幅5極管 マツダ UY-133Aは、UYベースのSTガラス管の電力増幅5極管で､電池式受信機の出力段に使用されました。 ガラス面に、”マツダ､UY-133A､19-10”が印字されている。1944年製と推定するが、この真空管は、日本独自の真空管です。 フィラメント電圧ｘ電流；1.1Vｘ0.0625A 全長ｘ最大径；102mmｘ37.3mmΦ |
 |
NIPPON ELECTRIC MC-656-B 検波･増幅5極管< NIPPON ELECTRIC MC-656-Bは、UZベースのトップ･グリッド端子のSTガラス管の検波増幅5極管です。 ガラス面に、”NIPPON ELECTRIC 、MADE IN JAPAN, MC-656-B”および”NEC,CZ-501F、1946-11、丸に〒”の印字がされている。 フィラメント電圧ｘ電流；4.5Vｘ0.5A 全長ｘ最大径；110mmｘ38.5mmΦ |
 |
NIPPON ELECTRIC MC-658-A 超短波増幅5極管 NIPPON ELECTRIC MC-658-A>は、UZベースのトップ･グリッド端子のSTガラス管の超短波増幅5極管です。 ガラス面に、”NIPPON ELECTRIC､MADE IN JAPAN､ MC-658-A”および”NEC,1947-6”の印字がされている。 フィラメント電圧ｘ電流；4.5Vｘ0.5A 全長ｘ最大径；120mmｘ38.4mmΦ |
 |
住友真空管 CZ-501-D（MC-656-D） 検波･増幅5極管 住友真空管 CZ-501-D（MC-658-D)は、UZベースのトップ･グリッド端子のSTガラス管の検波･増幅5極管です。 ガラス面に、”CZ-501-D、住友真空管､MC-656ｰC"の印字がされている。 フィラメント電圧ｘ電流；3.5Vｘ1.05A 全長ｘ最大径；117mmｘ38mmΦ |
 |
住友真空管 XB-767-A クセノン封入4極サイラトロン 住友真空管 XB-767-A>は、UZベースのSTガラス管のクセノン封入4極サイラトロンです。ガラス面に､”住友真空管､ XB-767-A”の印字がされている。 フィラメント電圧ｘ電流；6.3Vｘ0.6A 全長ｘ最大径；100mmｘ38.2mmΦ |
 |
NIPPON ELECTRIC（NEC) XB785A クセノン封入4極サイラトロン 住友真空管 XB785Aは、UZベースのSTガラス管のクセノン封入4極サイラトロンです。 ガラス面に､”NIPPON ELECTRIC、NECロゴ､XB785A”の印字がされている。 > フィラメント電圧ｘ電流；6.3Vｘ0.8A 全長ｘ最大径；95mmｘ37.7mmΦ |
| 写真 | ご寄贈を戴いた真空管 | |||||||||||||||||||||||||
 |
Eimac 4CX1500B(JAN-8660) ラジアル･ビーム電力増幅4極管 Eimac 4CX1500Bは、セラミックと金属封じの強制空冷式ラジアル･ビーム4極管で、定格最大プレート損失電力は1500 Wです。 これは、特に低相互変調歪みと低グリッド遮断のために設計された低電圧、大電流の4極真空管です。 低歪み特性により、4CX1500Bは高周波および音声電力増幅に特に適しています。JEDEC表示は8660です。 最大定格(一部のみ） DC陽極電圧：3000 V DCスクリーン電圧：400 V DC陽極電流：0.9 A 陽極損失：1500 W 制御グリッド損失：1 W 尚、詳細は、「Eimac ４CX1500B」カタログ､Revised 6-1-67、1968を参照ください。 フィラメント電圧ｘ電流；6.3Vｘ9.0～11.0A 全長ｘ最大径；125mmｘ82.5mmΦ |
|||||||||||||||||||||||||
 |
NEC 6R-A2 電力増幅3極管 NEC 6R-A2は、9ﾋﾟﾝ･Noval管のオーディオ出力用電力増幅3極管です。NEC（新日本電気）が1958年,オランダ Philips社の5極管 EL84/6BQ5をベースに4極構造で真空管内部で3極管接続し低電圧大電流を目標として独自に開発した真空管です。 特性は次の通りです。 陽極電圧：150 V グリッド電圧：-31 V 陽極電流：100 mA 相互コンダクタンス：8500 μ℧ 増幅率：3.2 出力：2.7 W フィラメント電圧ｘ電流；6.3Vx0.76 A 全長ｘ最大径；74mmｘ20mmΦ |
|||||||||||||||||||||||||
 |
HIVAC XC12T 定電圧放電管 左上写真のHIVAC XC12Tは、2端子冷陰定電圧放電管です。完全な暗黒の中で動作するようにXC12Tの管内には、ベーター線により電子放出されるようにトリチウムガスが封入されています。 重量は、1 gです。 定電圧ｘ電流；85Vｘ１A 全長ｘ最大径；25mmｘ6.25mmΦ Mullard EA76 検波用2極管幅 左下写真のMullard EA76は、1950年に開発された最初の堅牢なミニチュア型真空管です。このEA76超小型2極管は、傍熱型のカソードを備えており、輝いているアノードは、サポートするマイカ絶縁体を含めて 長さが9mmです。広告によると、誘導ミサイル用途向けに開発され、1953年に市販される予定でした。 フィラメント電圧ｘ電流；6.3Vx0.15 全長ｘ最大径；28mmｘ5mmΦ |
|||||||||||||||||||||||||
 |
トウ 30Ｍ/ＵＮ－1X3 増幅･発振3極管 トウ 30M/UN-1X3は、4本リード線･Miniature管の増幅･発振3極管です。 トウ 30M真空管の管壁には、もともと”30M"の印字があるが、白ペンキにて”UN-1X3"の印字が重ねて付与されている。。 特性は次の通りです。 陽極電圧：9 V グリッド電圧：-4.5V 陽極電流：3.75 mA 増幅率：8.5 内部抵抗：8500 Ω 相互コンダクタンス：1000 μ℧ フィラメント電圧ｘ電流；2.0Vx0.06A 全長ｘ最大径；63mmｘ20mmΦ |
|||||||||||||||||||||||||
 |
アポロ 15M-SF 検波･増幅５極管 アポロ（APOLLO､太陽電子） 15M-SFは、7ピン･小型ベース･Subｰ miniature管の検波･増幅5極管です。1T4-SF相当です。 特性は次の通りです。 陽極電圧：67.5 V 遮蔽グリッド電圧：67.5 Ｖ グリッド電圧：0 V 陽極電流：1.8 mA 遮蔽グリッド電流：0.7mA 内部抵抗：160 kΩ 相互コンダクタンス：0.55 ｍA/V フィラメント電圧ｘ電流；1.1Vx0.05A 全長ｘ最大径；47mmｘ14.3mmΦ |
|||||||||||||||||||||||||
 |

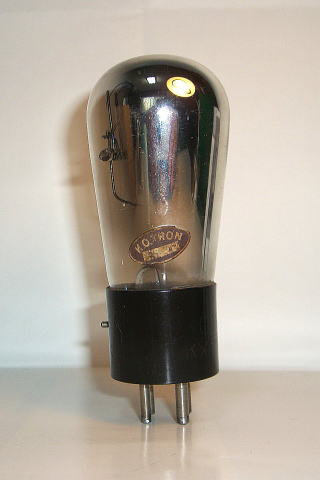

写真左から、マツダ KX-112-B、マツダ UZｰ58A、TEN UZ-57およびマツダ UZ-57Aです。
|
|||||||||||||||||||||||||
 |
写真左から、RCA 1619およびRCA 6L6-Y です。
|
|||||||||||||||||||||||||
 |
写真左から、RCA 6B8、RCA 6C5およびRCA 6SF5です。
|
|||||||||||||||||||||||||
 |
日立 7735A １インチ ビジコン 日立 7735A １インチビジコンは、CCTV、可搬型テレビカメラや産業用および教育用テレビカメラで使用されました。ビジコンは、半導体イメージングデバイスが登場する前に入手できた最も経済的な撮像管でした。 画像は光伝導性フェース･プレートに焦点を合わせ、電子ビームによってスキャンされることによって電気信号に変換されます。 フィラメント電圧ｘ電流：6.3Vｘ0.6A 全長x最大径：160mmｘ28.4mmΦ Toshiba M7075 2/3インチ ビジコン Toshiba M7075 2/3インチ ビジコンは、小型高解像度を必要とするテレビ装置に適しています。ヒーター電力は0.6Wと低電力で、小型にも拘わらずメッシュ分離型を採用していますので、解像度は１インチ型ビジコン に匹敵するほど優れており、中心で700～800 本が得られています。 その他、映像信号出力の均一性が良い、画像歪みが少ないなどの特徴があります。高級小型工業用テレビカメルまたは放送用に適していました。 フィラメント電圧ｘ電流；6.3Vx0.095A 全長ｘ最大径；100mmｘ19.4mmΦ |
|||||||||||||||||||||||||
 |
写真左から、TUNG-SOL 6336、日立 12DQ6B、RCA ６CD6-GAおよびALOKA RK-3Dです。
ALOKA RK-3Dに関しては、資料を調査中です。 |
|||||||||||||||||||||||||
 |
Toshiba 26A7-GT 出力双ビーム管 Toshiba 26A7-GTは、オクタル･ベースのGT管で､フィラメント、プレートおよびスクリーン電圧が28 Vに制限されている航空機や移動装置に使用する事を目的に開発設計されたプッシュプル･アンプ用出力ビーム増幅管です。 26A7-GTの仲間の真空管の26A6、26C6、26D6 は軍用無線機に使用されていました。プレート電圧が低いために電流を制限する大きなバイアス電圧は必要なく、一般の電池管と同様にｸﾞﾘｯﾄﾞ･ﾊﾞｲｱｽで動作させることを目的に開発された真空管でした。 26A7ｰGTによる増幅出力段はステップ･ダウン･トランスによるドライブのプッシュプルを使用し特に、このために開発された回路を使用していました。 フィラメント電圧ｘ電流；26.5Vｘ0.6 全長ｘ最大径；85mmｘ32mmΦ |
|||||||||||||||||||||||||
 |
写真左から、Bendix 5993およびGeneral Electric 6072です。 Bendix 5933 全波整流双2極管 Bendix 5993 全波整流双2極管は、9ﾋﾟﾝ･Miniature管でﾞ航空機搭載用および平均寿命が10，000時間を目標に6X4との置き換えように設計された特殊硝子を使用し、4枚マイカ板による電極保持の堅固な真空管です。 フィラメント電圧ｘ電流；12.6Vｘ0.15A 全長ｘ最大径；53mmｘ20.4mmΦ General Electric 6072 AF増幅双3極管 General Electric 6072 AF増幅双3極管は、9ﾋﾟﾝ･Miniature管で、長寿命（10,000時間）と低マイクロホニック特性を意図した12AY7のプレミアム品質で3枚マイカ板による電極保持の堅牢な真空管です。 フィラメント電圧ｘ電流；12.6Vｘ0.15A 全長ｘ最大径；55mmｘ20.4mmΦ |
|||||||||||||||||||||||||
 |
写真左から、SYLVANIA 5963およびTung-Sol 26Z5Wです。 Sylvania ５９６３ 電圧増幅双3極管 Sylvania 5963 電圧増幅双3極管は、9ﾋﾟﾝ･Noval管のシャープカットオフ型の真空管で、コンピュータ用に設計され、カットオフ条件下で、長時間にわたり特性が劣化することなく動作させることができます。 フィラメント電圧ｘ電流；12.6Vｘ0.15A 全長ｘ最大径；53mmｘ20.4mmΦ Tung-Sol ２６Ｚ５Ｗ 全波整流双2極管 Tung-Sol 26Z5W 全波整流双2極管は、9ピン･Noval管を採用した耐久性の高い傍熱型 ヒーターの双２極管です。 半波または全波整流器として使用、または倍電圧整流管にも適しています。 ヒーターの設計により、26 Vの電源が通常使用するエアボーン機器に最適です。 また、頑丈な構造は、航空機で発生する激しい衝撃や振動に耐えることができます。 フィラメント電圧ｘ電流；12.6Vｘ0.15A 全長ｘ最大径；53mmｘ20.4mmΦ |
|||||||||||||||||||||||||
 |
写真左から、Burroughs 5751および7044です。 Burroughs ５７５１ AF増幅双3極管 Burroughs 575１ AF増幅双3極管は、9ﾋﾟﾝ･Noval管で12AX7のプレミアム品質の高利得の双3極管です。μは70ですが、フィラメント電流は0.175 Aとし、並列接続で6.3Ｖ、0.35Ａで使用できる。 フィラメント電圧ｘ電流；12.6Vｘ0.1７5A 全長ｘ最大径；52mmｘ20.4mmΦ Burroughs ７０４４ 中μ電圧増幅双3極管 Burroughs 7044 中μ電圧増幅双3極管は、9ﾋﾟﾝ･Noval管で高速コンピュータ用のカソード･フォロアーのバッファーとして設計された双3極管です。 フィラメント電圧ｘ電流；12.6Vｘ0.45A 全長ｘ最大径；65mmｘ20.3mmΦ |
|||||||||||||||||||||||||
 |
写真左からG.E.C.6AM6およびN78です。 G.E.C. 6AM6 VHF増幅5極管 G.E.C. 6AM6 VHF増幅5極管は,7ピン･Miniature管で高利得、高インピーダンス、シャープなカットオフ特性およびスクリーン･グリッド付きの5極管です。AFからVHFまで約200MHｚまで多数の機器に使用されました。 ジオでは、RFおよびIf増幅、発振器および周波数乗算器などに使用されました。 フィラメント電圧ｘ電流；6.3Vｘ0.3A 全長ｘ最大径；52mmｘ17.2mmΦ G.E.C. N78 VHF増幅5極管 G.E.C. N78 VHF増幅5極管は,7ピン･Miniature管で相互コンダクタンスの高いオーディオ出力5極管であり、AB1級プッシュプルで、4.5 ％の歪みで9 Wを供給できます。 M-OVは、この真空管を製造し、紙ラベルでブランド化しましたが、専門的な販売および商業用のG.E.C.、Emitron、Marconi、およびOsramです。 フィラメント電圧ｘ電流；6.3Vｘ0.64A 全長ｘ最大径；67mmｘ17.6mmΦ |
|||||||||||||||||||||||||
 |
写真左から、BRIMAR 6BS7およびEF86です。 BRIMAR 6BS7 音声増幅5極管 BRIMAR 6BS7 音声増幅5極管は9ピン･トップ端子Noval管で本質的には6BR7であり、外部の「ハムの問題」を克服するために制御グリッドがトップ端子に取り出されています。バルブ電圧計、pHメーター、 およびその他の電位計アプリケーションでの使用に6BS7を推奨していました。 フィラメント電圧ｘ電流；6.3Vｘ0.15A 全長ｘ最大径；58mmｘ20.2mmΦ BRIMAR. EF86 AF増幅5極管 BRIMAR EF86 AF増幅5極管は9ピン･Noval管でAF増幅用の高相互コンダクタンスのシャープカットオフ5極管真空管です。EF86は、真空管hi-fi開発の過去数十年間に多くのプリアンプ設計で使用されました。 フィラメント電圧ｘ電流；6.3Vｘ0.2A 全長ｘ最大径；53mmｘ20.3mmΦ |
|||||||||||||||||||||||||
 |
写真左から、Mullard 75C1およびECF80です。 Mullard 75C1 定電圧放電管 Mullard 75C1 定電圧放電管は、7ピン･Miniaturel管で高安定電圧安定装置に使用されました。 出力電圧は75 Vで、2〜60 mAの電流の場合、レギュレーションは5〜8 Vです。 定電圧ｘ電流；75Vｘ2～60mA 全長ｘ最大径；58mmｘ20.2mmΦ Mullard ECF80 周波数変換3極5極管 Mullard ECF80 周波数変換3極5極管は、9ピン･Noval管で最大220 MHzの周波数変換器として動作するように設計された真空管でした。 1950年代のテレビ受信機はPCFシリーズ 300 mA真空管を使用していたため、6.3 Vのフィラメントの真空管の製造は、プロのVHF通信機市場を対象としていました。 フィラメント電圧ｘ電流；6.3Vｘ0.43A 全長ｘ最大径；54mmｘ20.3mmΦ |
|||||||||||||||||||||||||
 |
写真左から、Toshiba 26A6およびToshiba 26C6です。 Toshiba ２６Ａ６ 可変μRF増幅5極管 Toshiba 26A6 可変μRF増幅5極管は、7ﾋﾟﾝ･Miniature管でプレート電圧は、250 Vまたは26.5 V電源により動作させることができます。 Toshiba 26A6は、 6BA6の26.5 V用5極管です。この真空管の仲間には、、26A7-GT､26C6、26D6 などがあり、軍用移動無線機に使用されていました。 フィラメント電圧ｘ電流；26.5Vｘ0.07A 全長ｘ最大径；52mmｘ17.2mmΦ Toshiba ２６Ｃ６ 検波増幅双2極3極管 Toshiba 26C6 検波増幅双2極3極管は、7ﾋﾟﾝ･Miniature管でプレート電圧は、250 Vまたは26.5 V電源により動作させることができます。この真空管の仲間には、、26A7-GT､26A6、26D6などがあり、軍用移動無線機に使用されていました。 フィラメント電圧ｘ電流；26.5Vｘ0.07A 全長ｘ最大径；52mmｘ17.5mmΦ |
|||||||||||||||||||||||||
 |
写真左から、日立 7189AおよびToshiba 26D6です。 日立 ７１８９Ａ 出力電力5極管 日立 7198A出力電力5極管は、9ﾋﾟﾝ･Noval管でHi-Fiアンプの低周波出力段に適するように設計された小型高能率真空管です。比較的低いプレートおよび遮蔽グリッド入力で、プッシュプル動作で27 Wが得られます。 フィラメント電圧ｘ電流；6.36Vｘ0.76A 全長ｘ最大径；77mmｘ20.3mmΦ Toshiba ２６Ｄ６ 可変μ周波数変換7極管 Toshiba 26D6 可変μ周波数変換7極管は、7ﾋﾟﾝ･Miniature管で、プレート電圧は、250 Vまたは26.5 V電源により動作させることができます。この真空管の仲間には、26A7-GT､26A6、26C6などがあり、 軍用移動無線機に使用されていました。 フィラメント電圧ｘ電流；26.5Vｘ0.07A 全長ｘ最大径；52mmｘ17.7mmΦ |
|||||||||||||||||||||||||
 |
写真左から、日立 5814A および12AL5です。 日立 ５８１４Ａ 電圧増幅双3極管 日立 5814A 電圧増幅双3極管は、9ﾋﾟﾝ･Noval管で中μの高信頼の電圧増幅管です。通常の12AU7のコンピュータ･バージョンです。で フィラメント電圧ｘ電流；12.6Vｘ0.175A 全長ｘ最大径；53mmｘ20.7mmΦ 日立 12AL5 検波双2極管 日立 12AL5 ｹ検波双2極管は、7ﾋﾟﾝ･Miniature管で高パービアンスの独立した双２極部を持ちテレビのFM検波管や地蔵利得調整検波管などに使用されました。 フィラメント電圧ｘ電流；12.6Vｘ0.15A 全長ｘ最大径；42mmｘ17.5mmΦ |
|||||||||||||||||||||||||
 |
写真左から、ﾅｼｮﾅﾙ 7189 および日立 6R-HH1です。 ﾅｼｮﾅﾙ ７１８９ 出力増幅5極管 ﾅｼｮﾅﾙ 7189 出力増幅5極管は、9ﾋﾟﾝ･Noval管でテレビやラジオの受信機やハイファイ･アンプのオーディオ周波数パワー出力増幅段に使用されました。 フィラメント電圧ｘ電流；6.3Vｘ0.76A 全長ｘ最大径；75mmｘ20.2mmΦ 日立 ６ＲｰＨＨ１ 高周波増幅双3極管 日立 6R-HH1 高周波増幅双3極管は、9ﾋﾟﾝ･Noval管で、1958年に欧州6DJ8を原型に開発したフレーム･グリッドを採用した真空管でした。専ら自社のTV受像機に使用されました。 フィラメント電圧ｘ電流；6.36Vｘ0.4A 全長ｘ最大径；52mmｘ20.5mmΦ |
|||||||||||||||||||||||||
 |
写真左から、NEC 5R-HH5 およびTEN 5R-HH5です。 NEC ５ＲｰＨＨ５ 超低周波平衡増幅双3極管 NEC 5R-HH5 超低周波平衡増幅双3極管は、9ﾋﾟﾝ･Noval管で主として心電計，脳波計等医用機器，DC Amp 用として使用されました。 黄色文字 フィラメント電圧ｘ電流；4.6Vｘ0.25A 全長ｘ最大径；53mmｘ20.7mmΦ TEN ５ＲｰＨＨ５ 超低周波平衡増幅双3極管 TEN 5R-HH5 低周波平衡増幅双3極管は、9ﾋﾟﾝ･Noval管で、計算機に使用されました。 フィメント電圧ｘ電流；4.6Vｘ0.25A 全長ｘ最大径；54mmｘ20.3mmΦ |
|||||||||||||||||||||||||
 |
写真左から、Toshiba VR75-MT および NEC DG10ENです。 Toshiba ＶＲ７５ｰＭＴ 定電圧放電管 Ｔｏｓｈｉｂａ VR75-MT 定電圧放電管は、7ﾋﾟﾝ･Miniature管で電源の安定化回路に使用されました。 定電圧ｘ電流；75Vｘ5-40mA 全長ｘ最大径；65mmｘ17.2mmΦ NEC ＤＧ１０ＥＮ 10ｾｸﾞﾒﾝﾄ蛍光表示管 ＮＥＣ DG10EN 10ｾｸﾞﾒﾝﾄ蛍光表示管は、12ﾘｰﾄﾞ線･Sunminiature管です。詳細は、調査中です。 フィラメント電圧ｘ電流；ｰVｘｰA 全長ｘ最大径；35mmｘ10.7mmΦ |
|||||||||||||||||||||||||
 |
RODIN GR-573 表示管 RODIN GR-573表示管は、14ﾋﾟﾝ･円筒ｶﾞﾗｽ管でトップ表示（A,％など）文字表示管です。 GR-573 表示管の下のプラスチック橙色は。14ﾋﾟﾝの保養用の台です。詳細は不明で調査中です。 定電圧ｘ電流；ｰVｘ-mA 全長ｘ最大径；42mmｘ30.9mmΦ |
|||||||||||||||||||||||||
 |
写真左から、RODIN GR-582 およびGR-583です。 RODIN GR-５８２ 表示管 RODIN GR-582 表示管は、14ﾋﾟﾝ･円筒ｶﾞﾗｽ管でトップ表示（S,O,T, Hなどアルハベット）文字表示管です。 GR-573 表示管の下のプラスチック橙色は。14ﾋﾟﾝの保養用の台です。詳細は不明で調査中です。 定電圧ｘ電流；ｰVｘ-mA 全長ｘ最大径；42mmｘ30.9mmΦ RODIN GR-５８３ 表示管 RODIN GR-583は,14ﾋﾟﾝ･円筒ｶﾞﾗｽ管でトップ表示（１，２などの数字）文字表示管です。 GR-573 表示管には.専用のソケットがはめてあります。詳細は不明で調査中です。 定電圧ｘ電流；ｰVｘ-mA 全長ｘ最大径；42mmｘ30.9mmΦ |
| 写真 | ご寄贈を戴いた真空管 |
 |
JRC 1G45P（3C45) パルス変調用水素入りサイラトロン 元箱入り3箱のJRCB１G45P （3C45)パルス変調用水素入りサイラトロンで､1本を箱からだした状態です。 この水素入りサイラトロンは、通常のサイラトロンと異なり、正格子構造でパルス用途に限定され、質量の小さい水素は、酸化物被膜の陰極を破損する事無く大電流を流すことができ、消イオン時間が10μS程度の繰り返し周波数が高以上たいで動作させることができます。 特性（一部のみ） 尖頭陽極耐順電圧：3 kV 尖頭陽極電流：35 A 陽極平均電流：45 mA 最大パルス出力電力：52.5 ｋW オペレーションファクタ：0.3ｘ109 このパルス変調用水素入りサイラトロンは、レーダーや線形パルス発生器などに使用されます。 尚、詳細は、「JRC 電子管シリーズ」カタログ､November 1971を参照ください。 フィラメント電圧ｘ電流；6.3Vｘ2.25A 全長ｘ最大径；120mmｘ37.8mmΦ |
 |
JRC 1B24 送受切換管 元箱入り2箱のJRC 1B24A 送受切換管で､1本を箱からだした状態です。 RG-52/U導波管用フランジ付きでXバンド用です。最初の送受切換管は、1942年に開発された1B24で、高Qで周波数可変型の送受切換管は多量に生産されました。 元箱や送受切換管の本体には、放射性ラジュウムが封入されていること示す取扱注意のマーク  が付与されています。特性（一部のみ） 挿入損：2.0 db以下 可変周波数範囲：8.49～9.6 GHz イグナイタ電壓降下：325～450 V 漏洩電力：30 mW以下 回復時間：>4 μsec以下 イグナイタ点火時間：5 sec以下 全長ｘ最大径；115mmｘ45mmΦ |
 |
JRC TL368A/9X64 TR-LIMITER JRC TL368A/9X64は、Xバンド･レーダーで使用の特別に設計された広帯域プライマーレスTRｰLIMITERです。 TR管とダイオード･リミッタで構成されており、他のレーダーからのRF電力により受信機のミキサー･ダイオードが焼損するのを防ぐ小型で頑丈なデバイスです。 機械的寸法は、従来のTR管 1B63A、9X63、および9X64と同じであり、レーダーのマウントを変更せずに、代替品として使用でき理想的です。 元箱や送受切換管の本体には、放射性ラジュウムが封入されていること示す取扱注意のマーク が付与されています。特性（一部のみ） 周波数範囲;9.3～9.5 GHz V.S.W.R：;.5 以下 挿入損失;1.2 ｄｂ以下 漏洩電力：25 mw 回復時間：2 μsec 詳細は、JRC”puroduction publication TL368A TR-LIMITER"参照 縦ｘ横ｘ髙さ；53mmｘ40mmｘ40mm |
 |
MINOLTA MINI LAMP MINOLTA MINI LAMPは、MINOLTA MINI-16 Slide Projectorに使用される100 V～120 V、100 Wのランプです。 ベースには、”KONDO”の刻印および”100 V/100 W”の印字がある。 フィラメント電圧ｘ電流；100Vｘ1.0A 全長ｘ最大径；72mmｘ25.3mmΦ |
  |
NEC GLG5000 レーザー装置 NEC GLG5000 レーザー装置は、内部鏡型HeｰNeガス･レーザー （プラスマ）管 NEC GLT172を使用し、電源内蔵型の取扱い容易なシングルモードのレーザー発生装置です。（左下写真に見えるガス･レーザー（プラズマ）管が内部鏡型HeｰNeプラスマ管 NEC GLT172です）。 NEC GLG500 レーザー装置の特性 動作電圧：；810 V 動作電流：；5 mA 出力：0.5 mW 横方向単一モード：；TEM00 ビーム直径：0.65 mm ビーム広がり角：1.25 mrad 縦モード間隔：670 Mhz 最大寸法 縦ｘ横ｘ長さ：77 mmｘ70 mmｘ365 mm NEC 内部鏡型He-Ne ガス･レーザー（プラズマ）管 GLT172の特性 波長：632.8 nm 出力：0.8 mW 偏向極性：ランダム ビーム直径：0.66 mm 全長ｘ直径：236 mmｘ>30 mmΦ 参考文献 １．佐々木彰､荻原昭文､「HeｰNe レーザー管の熱によるビーム偏向と対策」、昭和61年11月、レーザー研究､第14巻第11號､pp16ｰ19 ２．佐々木彰､石川秀昭､「市販内部鏡型 HeｰNeレーザーの出力･周波数同時安定化」､昭和58年10月､レーザー研究第11巻第10号､pp24ー32 ３．NEC「Product_Selection_Guide、1985_DATA BOOK」 |
4４．岩崎政信氏から ご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた真空管 |
 |
PHILIPS B605 出力電力3極管 PHILIPS B605は、UXの茶色ベース、ナス管の出力電力3極管です。 電極は、箱形の水平配置の珍しい構造をしています。蓄電池用に設計された真空管で、フィラメント電圧：6 Vの手頃な出力増幅3極管です。112 Aと117 Aの中間的な出力増幅3極管で、しかもフィラメント電流は、ほぼﾞ1/2です。無歪出力電力は、0.3 W～0.5 Wです。 フィラメント電圧ｘ電流；6.0Vｘ0.12A 全長ｘ最大径；105mmｘ45mmΦ |
 |
マツダ サイモトロン UX-226 検波増幅3極管 マツダ サイモトロン UX-226は、UXの茶色ベース、ナス管の出力電力3極管です。 この真空管は、交流電源用に設計され、電極は、２重リブが施された箱形の垂直配置で上部には電極支持用のマイカ板が使用されている。真空管頂部には、”マツダランプ 工場製品、マツダのロゴ”の印字がある。 茶色ベースの側面には”CYMOTRON、UX-226､マ”の刻印がある。ベースの底面には”TOKYO ELECTRONIC CO.CYMOTRON PATENTED”と中央に”マツダランプ 工場製品 マツダのロゴ”及びピンにはＰＧＦの鋳型表示がある。 フィラメント電圧ｘ電流；1.5Vｘ1.05A 全長ｘ最大径；110mmｘ44.5mmΦ |
 |
マツダ サイモトロン UY-247 電力増幅5極管 マツダ サイモトロン UY-247は、UＹの黒色ベース、ナス管の電力増幅5極管です。 この真空管は、PHILIPSのD443(B443)を目指して、東京電気がアメリカのUY-247をモデルに製造した電力増幅5極管です。 真空管頂部には、”マツダランプ 工場製品､マツダのロゴ”の印字がない。黒色ベースの側面には”マツダ、UY-247”の刻印がある。 ベースの底面には”TOKYO ELECTROMIC CO. CYMOTRON PATENTED”と中央に”マツダランプ 工場製品 マツダのロゴ”及びピンにはPGFの鋳型表示がある。サイモトロンからマツダに名称変更の端境期の真空管と推定される。 フィラメント電圧ｘ電流；2.5Vｘ1.75A 全長ｘ最大径；130mmｘ54.1mmΦ |
 |
マツダ KX-280 全波整流双２極管 マツダ ＫＸ－２８０は、ＵＸの黒色ベース、ナス管の全波整流双2極管です。 1927年にRCAが開発した280を東京電気が1930年にKX-280として製造した真空管です。真空管頂部には、”マツダ”の印字がある。黒色ベースの側面には”マツダ、KX-280”の刻印がある。 ベースの底面には”マツダ”及びピンには１､２､３､４の鋳型表示がある。サイモトロンからマツダに名称変更後の真空管です。 フィラメント電圧ｘ電流；5.0Vｘ2.0A 全長ｘ最大径；130mmｘ54.5mmΦ |
 |
CHATHAM ELECTRNICS 5R4WGB 全波整流双２極管 CHATHAM ELECTRONICS 5R4WGBは、シリコン･ラバー製オクタル･ベースの強化円筒ガラス管の全波整流双2極管です。 電極は、上下の2枚の特殊加工のマイカ板及び2本の太い線により固定保持されている堅牢型真空管で約18,000 ｍまでの動作が保証されています。 出力電圧；840 V、出力電流；165 ｍA 出力電圧；500 V、出力電流；275 ｍA 特性は、5R4WGAに類似しているが、製造プロセスと安定評価プロセスが改善されている。 フィラメント電圧ｘ電流；5.0Vｘ2.0A 全長ｘ最大径；130mmｘ51mmΦ |
 |
GENERAL ELECTONIC ０Z4G ガス入り冷陰極全波整流双２極管 GENERAL ELECTRONIC 0Z4Gは、オクタル･ベースのドングリ型ガラス管（T7)のアルゴン･ガス入り冷陰極全波整流双2極管です。 GENERAL ELECTRIC 0Z4Gは、主に車載受信機のバイブレータ型のB電源に使用されました。 スターター電極とイオン加熱されたカソードを利用します。 整流器のノイズを低減するには、ソケット端子の近くにRFフィルター回路を配置する必要があります。 因みに、DC電流は30〜90 mAです。 フィラメント電圧ｘ電流；ーVｘーA 全長ｘ最大径；60mmｘ26.4mmΦ |
43．井戸正氏から ご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた真空管 |
 |
M.P. PEDERSEN U４H 出力電力3極管 M.P. PEDERSEN U4Hは、B4ベース、ST管の出力電力3極管です。 サンプルのM.P. PEDERSEN U4Hは、寄贈者が、特性試験中に、本来のB4ベースをUXベースに変更したものです。 資料によると、最初期のバージョンはガラス容器の頂部が平坦型をしているようです。従って、サンプルは、ガラス容器の頂部がドーム型をしているので後期のものと推定します。 フィラメント電圧ｘ電流；4.0Vｘ1.0A 全長ｘ最大径；130ｘ50.3mmΦ |
 |
左写真は、M.P. PEDERSEN U4Hのガラス容器表面に印字されたロゴとサンプル真空管型名です。 残念ながら、印字が暈けて､繊細な画像とは成りませんが、ドーナツ型の円周に”U 4 H”の文字がが確認できました。また、円の中に、社名のロゴ ”MP"が確認できます。 |
42．岩崎政信氏から ご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた真空管 |
 |
TEC 東京電気 UF-102 検波3極管 TEC 東京電気 UF-102は､特殊4ﾋﾟﾝ（ﾋﾟﾝは4本とも同じサイズ（セラミツクと真鍮板スカートのベース）でトップ排気のハード･バルブの検波増幅用3極管です。 プレート電極は円筒形でステムからの1本線で溶接により支持されている。グリッドは螺旋形でステムから1本線で上下でプレートの外側から支持している。 ガラス面には”TEC”の印字が施されているが、型番等の表示はない。ステムに”K"手書き文字がある。 フィラメント電圧ｘ電流；2.0Vｘ0.75A 全長ｘ最大径；105mmｘ35mmΦ 参考文献： 梅田徳太郎、「受信管製造の記録 1976」､太尾定雄､池谷理両氏による公開 |
| この「受信管製造の記録 1976」は、1910年（明治43年）に東京電気に入社し、受信管製造部で1926年（昭和元年）から1953年昭和28年の定年まで勤務した梅田徳太郎氏の技術記録を友人の太尾定雄と池谷理氏の両氏が、梅田徳太郎氏の死後、親族の了解を得て公開したものです。 UV-102に関する記録では次の通りです。  |
|
| 以上の通り、記述と電極構造図が表示されているが、この構造図ではグリッドは、ステムからの1本線によりプレート内部で支持されている。しかし実物のUF-102では、グリッドは、ステムからの1本線により、プレート電極の外部から上下で支持されている。この相違の理由の詳細は不明だが。組立上の精度の確保の容易さから変更されたのではと考えている。 | |
 |
 |
| 大正9年～大正14年当時、海軍省は、東京電気(TEC）に真空管の供給を委嘱したが、1年後に日本無線電信電話にも同様な委嘱を命じた。それぞれの会社の海軍型真空管は、東京電気は、初期型がUV-102（ベースなし）、後期のバージョンがUF-102だと推定される。一方、日本無線電信電話は、初期型C3A（ベースなし）、後期バージョンがC9です。 ”重要事項” 「電子管史研究科会」の大塚久氏より下記の2つの東京電気株式会社よりの資料により、上記のTEC UF-102真空管は、海軍型UF-102であることが､ほぼ確定することができました。 （１） 久野拓治、野田正雄、「ー我社の歴史と現状ー真空管製造の発達史」､昭和14年1月､無線資料、第4巻 第133～39 （２） 渡邊甫、「我社の真空管に就て」、昭和14年10月、無線資料、第4巻 第10号、pp13～20号,pp13～20 |
|

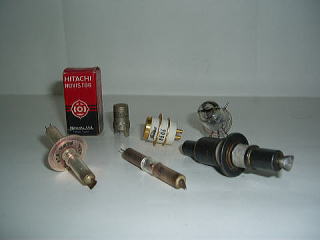

4１．好本俊文氏から ご厚意により貴重な真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を戴いた真空管 |
 |
Nippon Electric (NEC) 5861 SHF/EHF増幅3極管 NEC 5861は、, 板極管のディスク封じ伝導冷却を採用したSHF/EHF増幅用3極管です。 5861真空管は、1GHzで4 W 出力、定格を下げれば3 Ghzまで動作が期待できます。5861は、ディスク封じの伝導冷却3極管の中で最初期の最も小型3極管です。真空管は、プレートとカソード間の間隔が、0.002mmの公差で0.07mmの機械精度の究極近くにありました。 5861は、STC製の大阪ー福岡管の4,000MHzのマイクロ波中継装置の局部発振用として使用されていた。 フィラメント電圧ｘ電流；6.3Vｘ0.4A 全長ｘ最大径；63mmｘ22mmΦ 参考文献： 西尾秀彦、「広帯域伝送用主要電子管」､昭和32年4月､電気通信学会雑誌､第40巻4号, pp389～397 |
 |
Nippon Electric (NEC) V239C/1K 同軸発振管 NEC V239C/1Kは、3,780～4,040 Mhzの周波数範囲で動作するFM変調できる低電圧同軸線V.M.(Velocity Modulated、速度変調）発振器です。 V239C/1Kは、3,600〜4,200 MHzの通信帯域を完全にカバーする3つのシリーズ（V237C/1K及びV241C/1K）の1つです。 V239C/1Kは､大阪ー福岡間のSTC製 4,000MHｚマイクロ波装置の局部発振回路に使用されています。 フィラメント電圧ｘ電流；6.3Vｘ0.26A 全長ｘ最大径；65mmｘ21.3mmΦ |
 |
|
| Nippon Electric (NEC) V239C/1K 同軸発振管 は、全部で14本です。写真でも判断できるように、旧電電公社へ納入し、当時の受け入れ検査検査合格品です。製造番号をみますと、No.6(1964年1月製造)､No.8(1963年12月製造)､No.12(1962年8月製造､ゲッー白化）,No.13（1962年11月製造)､No.15（1962年10月製造）,N0.22（1964年2月製造）,No.23（1963年5月製造）､No.23,尚,No.23が2本ありますが、製造年月の違い、ロットの違いと判断しています。 参考文献： 西尾秀彦、「広帯域伝送用主要電子管」､昭和32年4月､電気通信学会雑誌､第40巻4号,pp389～397 |
|
 |
Nippon Electric (NEC) V241C/1K 同軸発振管 NEC V241C/1Kは、4,000～4,240 Mhzの周波数範囲で動作するFM変調できる低電圧同軸線V.M.(Velocity Modulated、速度変調）発振器です。 V241C/1Kは、3,600〜4,200 MHzの通信帯域を完全にカバーする3つのシリーズ（V237C/1K及びV239C/1K）の1つです。V241C/1Kは､大阪ー福岡間のSTC製 4,000MHｚマイクロ波装置の局部発振回路に使用されています。 フィラメント電圧ｘ電流；6.3Vｘ0.26A 全長ｘ最大径；65mmｘ21.3mmΦ |
 |
|
| Nippon Electric (NEC) V2４１C/1K 同軸発振管は、全部で7本です。写真でも判断できるように、旧電電公社へ納入し、当時の受け入れ検査検査合格品です。製造番号をみますと、No.1(1962年5月製造)､No.11(1962年12月製造)､､No.17（1963年10月製造)､No.30（1963年4月製造）、N0.33（1963年9月製造）、No.40（1963年9月製造）､No.44（1963年10月製造）です。極めて、ラッキーなことにNo.1が見つかったことです。 参考文献： 西尾秀彦、「広帯域伝送用主要電子管」､昭和32年4月､電気通信学会雑誌､第40巻4号,pp389～397 |
|
40. 尾崎逸郞氏から真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を頂いた真空管 | ||||||||||||||||||||||||
 |
Matsushita 1S2A/DY87 高真空整流用2極管 Matsushita 1S2A/DY87は、9ピン･Noval管の高真空整流用2極管です。 1S2A/DY86は、オランダﾞのPHilips社が開発した真空管ですが、国内では真空管製造の技術提携をしたMatsushita がToshibaより遅れて1962年頃から製造を開始しました。 TV受像機の走査回路の高電圧で小電流用に設計されていて、高湿度および低気圧状態で放電を防止する目的でガラス容器表面に特殊塗料によるコーティングが施されています。 フィラメント電圧ｘ電流；1.4V x 0.55A です。 全長ｘ最大径；72mmｘ20.1mmφです。 |
||||||||||||||||||||||||
 |
UHF送信3極管
|
||||||||||||||||||||||||
 |
日立 2C39A UHF送信3極管 日立 2C39Aは、同軸型セラミック（ピンク）封じのUHFテレビ用送信3極管です。 昭和36年頃までのNHKの1Wから100Wサテライト送信装置に使用されていました。１Wサテライト送信装置では終段増幅管として使用され、他は前段励振管として使用されていましたが、1段当たりの利得が15ｄBとれる利点の反面、陰極の電流密度が高いため、他の送信管に比較して短寿命（約4,000時間）のために保守上何らかの解決策が迫られました。 NHKの要請により日立製作所が伝導冷却の2T7 2および強制空冷の2T72Rを開発しました。 フィラメント電圧ｘ電流；6.3V x 1.0A 全長ｘ最大径；67mmｘ31.9mmφ |
||||||||||||||||||||||||
 |
日立 2T72R UHF送信3極管 日立 2T72Rは、同軸型セラミック（ピンク）封じのUHFテレビ用送信3極管です。昭和36年頃の100Wサテライト･テレビ送信機で低電力段に使用されていた2C39Aの改良型として、NHKの要請により日立製作所が伝導冷却の2T72の開発と同時に、強制空冷の2T72Rを開発しました。 この真空管の開発の詳細に関しては、”UHFテレビ送信管 2T72”、太田晃 久田宏、日立評論、昭和39年11月、第46巻 第11號を参照して下さい。 フィラメント電圧ｘ電流；6.3V x 0.9A 全長ｘ最大径；35.7mmｘ24.1mmφ |
||||||||||||||||||||||||
 |
水銀蒸気入り整流管
|
||||||||||||||||||||||||
 |
高安定化ﾋﾞｰﾑ3極管
|
||||||||||||||||||||||||
 |
ナショナル 6BK4B 高圧安定化ビーム管 ナショナル ６BK4Bは、オクタル･トップﾟ端子で円筒ガラス管の高圧安定化ビーム管です。 RCAが1954年に6BK4（プレート損失：25W）を発表し、以後6BK4A（プレｰト損失：30W）, 6BK4B（プレート損失40W)が販売され、1960年には、X線放射規格を付与した6BK4Cが登場しました。 フィラメント電圧ｘ電流；6.3V x 0.2A 全長ｘ最大径；118mmｘ27.5mmφ |
||||||||||||||||||||||||
 |
特殊機能及び通常真空管
|
||||||||||||||||||||||||
 |
NEC DM10B-1 計数放電管（デカトロン） NEC DM10B-1は、12ピン･特殊ベースの円筒ガラス管の計数放電管（デカトロン）です。 規格は次の通りです。 種類；全出力ダブル･パルス 放電開始電圧；300V 動作電流；0.8ｍA 最高速度；20000ｐｐｓ 計数は、円周上に配置され,明度は放電位置に よって指示されるほか、各陰極全部を口金ピンに 引き出してある。各種計数、計測、制御装置に使 用されます。 全長ｘ最大径；114mmｘ35mmφ |
||||||||||||||||||||||||
 |
マツダ RX-1 発振･増幅用双3極管 マツダ RX-1は、４ピンUXベース、T管で頂部に２本のプレート端子付きの双３極管です。 管壁には、”錨マーク”、”マツダ”および”RX-1"の印字がある。UX-6501相当管で１９４３年以降に製造された真空管です。オーム社の”電子管の歴史”第３章 受信管、3.3 ラジオ用から軍用へ、（４） 海軍用受信管、PP82～83には下記の記述がある。 海軍の艦船用には1941年ごろからRX-1, RW-2, RE-3, RC-4、RD-5 が逐次制定された。三極管を使ったLC発振器は起動時に約1時間じわじわと発信周波数が低下する。この低下をできるだけ小さくすることが海軍の要望であった。 その原因は、電極の熱膨張に基づく電極間静容量の増加によるもので、三極管の構造と材料の面から対策を講じたのがRX-1（東京芝浦 UX-6501)である。 即ち、制御格子は、2本のニッケル棒にモリブデンの細線を巻き付ける従来の構造やめ、金属板の格子を電子流の両側に配置するようにし、その材料に熱膨張係数の小さいインバーを使用した。陽極もインバーの板である。格子は、陽極に囲まれず直接大部分の熱を外部に放出するとができる。RX-1を用いたLC発振器は、従来の三極管を使用した発振器に比べて約一桁周波数の変動が少なかった。（以下省略） フィラメント電圧ｘ電流；6.3Vｘ－A 全長ｘ最大径；125mmｘ38.7mmφ |
||||||||||||||||||||||||
 |
マツダ サイモトロン UX-865S 遮蔽グリッド高周波増幅発振真空管 マツダ サイモトロン UX-865Sは、UX･トップ端子ST管で、灰色スプレイの遮蔽グリッド高周波増幅発振真空管です。 欧米では、小型受信用真空管に金、銀、赤、灰色などのさまざまなシールド用のスプレーが施された真空管があります。日本では、スプレイが施された真空管が極めて少なく、貴重な真空管といえます。 手元には、JRC、エレバムが製造した灰色のスプレイ真空管があります。 フィラメント電圧ｘ電流；7.5Vｘ2.0A 全長ｘ最大径；150mmｘ55.2mmφ＜ｂｒ＞ |
||||||||||||||||||||||||
 |
マツダ VRB135/60 定電圧放電管 B型 マツダ VRB135/60 B型は、UX･ST管のB型、定電圧放電管です。 電極間電圧：135 V±5 ％（5 mAにおいて） 許容放電電流：15ｰ60 mA 内部抵抗：100 Ω 放電開始電圧：180 V フィラメント電圧ｘ電流；5VｘｰA 全長ｘ最大径；130mmｘ49.5mmφ |
||||||||||||||||||||||||
 |
特殊真空管
|
||||||||||||||||||||||||
 |
テイコク（帝国） 抵抗球 テイコク（帝国） 抵抗球は、バイオネット･ソケットの豆球ガラス球の抵抗球です。 豆球内部は、銀色スパッタリングのため、内部電極が確認できない。ベースに”抵抗球”の印字が確認できる。戦時中の軍用球らしい。詳細は不明で、調査中です。 フィラメント電圧ｘ電流；?Vｘ?A 全長ｘ最大径；40mmｘ24.8mmφ |
||||||||||||||||||||||||
 |
金石舎研究所 L-2型水晶振動子 金石舎研究所 L-2型 水晶振動子は、7ﾋﾟﾝ･Miniature管に内蔵された水晶振動子です。発振周波数は、145.000 KCsと指定されています。 フィラメント電圧ｘ電流；?Vｘ?A 全長ｘ最大径；68mmｘ18.5mmφ |
||||||||||||||||||||||||
  |
RCA 8121 出力ﾋﾞｰﾑ管 RCA 8121>は、11ﾋﾟﾝ･同軸型ｾﾗﾐｯｸ（白色）封じ管の強制空冷方式の出力ﾋﾞｰﾑ管です。 30 MHzで170 WPEP（先頭出力電力）、470 MHｚで 235W CW（連続波）の出力が得られ、最高周波 数は、500 MHｚです。。 フィラメント電圧ｘ電流；13.5Vｘ1.3A 全長ｘ最大径；55mmｘ37mmφ |
||||||||||||||||||||||||
 |
EIMAC 8172/4X150G UHF電力増幅4極管 EIMAC 8121/4X150Gは、同軸型ｶﾞﾗｽ封じ管の強制空冷方式のUHF送信用電力増幅4極管です。缶に封入されています。缶の表面には下記の記載があります。 5960-00-905-9089 ELECTRON TUBE ONE EACH DSA-900- 76-C-2258 (A) 11/76 JAN-8172 VARIAN, EIMAC DIVISION フィラメント電圧ｘ電流；2.5Vｘ6.25A 全長ｘ最大径；68mmｘ41.2mmφ |
||||||||||||||||||||||||
 |

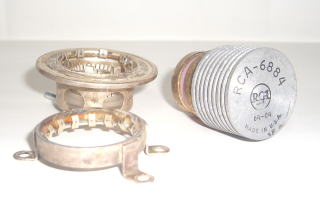

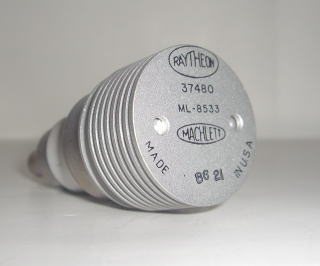

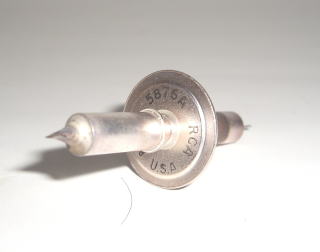

UHF 増幅3極管
|
||||||||||||||||||||||||
 |
General Electric 2C40A 電力増幅3極管 General Electric 2C40Aは、ｵｸﾀﾙ･Planar燈台管のSHF電力増幅3極管です。周波数が3.75GHzまでの電力増幅器および発振用器として使用ができ、周波数3GHｚで300Wのパルス増幅ができます。 フィラメント電圧ｘ電流；6.35Vｘ0.75A 全長ｘ最大径；64mmｘ32.6mmφ |
||||||||||||||||||||||||
 |
General Electric 2C43 電力増幅3極管 General Electric 2C43は、ｵｸﾀﾙ･Planar燈台管の空冷方式のUHF電力増幅3極管です。 周波数が3.370 MHzまでの電力増幅器および発振用器として使用ができ、周波数1100 MHｚで1000 Wのパルス増幅ができます。 フィラメント電圧ｘ電流；6.35Vｘ0.75A 全長ｘ最大径；64mmｘ32.6mmφ |
||||||||||||||||||||||||
 |
General Electric 2C46 電力増幅3極管 General Electric 2C46>は、ｵｸﾀﾙ･Planar燈台管の空冷方式のUHF電力増幅3極管です。 プレート損失が最大12Wで、1090 MHｚから1130 MHｚに於いてIFFトランスポンダーとして1 KWのパルス増幅ができます。 フィラメント電圧ｘ電流；6.35Vｘ0.75A 全長ｘ最大径；66mmｘ32.6mmφ |
||||||||||||||||||||||||
 |

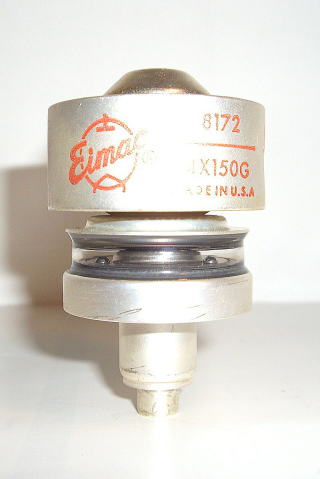

EIMAC 4X150G 電力増幅4極管 EIMAC 4X150Gは、同軸型ｶﾞﾗｽ封じ管の強制空冷方式のUHF送信用電力増幅4極管です。 同軸型ベースの4X150Aに類似していますが、最 大周波数は、500 MHzにおいて CW動作または1500 MHzにおいてパルス動作が行えるように改善されています。 フィラメント電圧ｘ電流；2.5Vｘ6.25A 全長ｘ最大径；68mmｘ41.2mmφ |

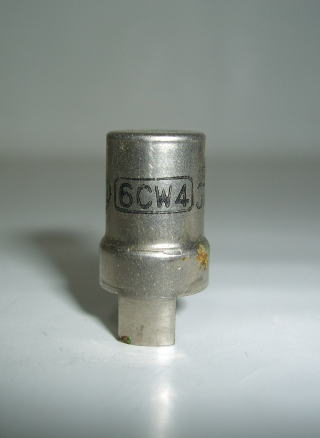

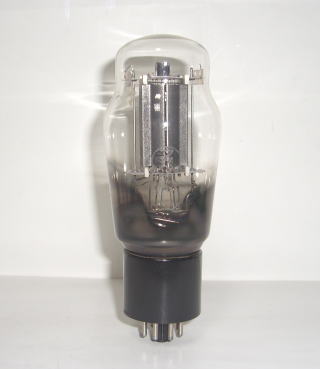

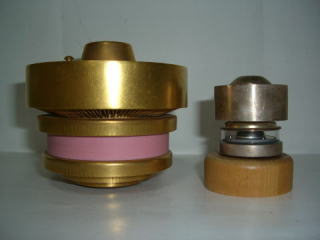

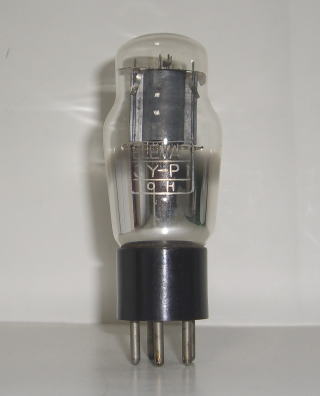

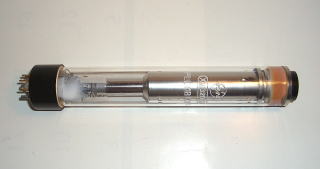

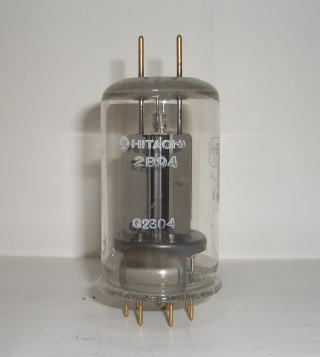

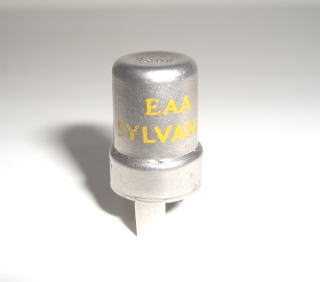

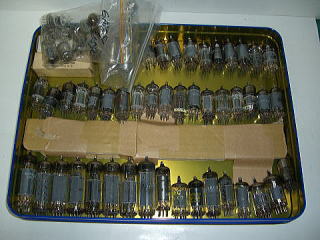

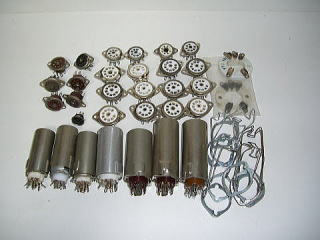

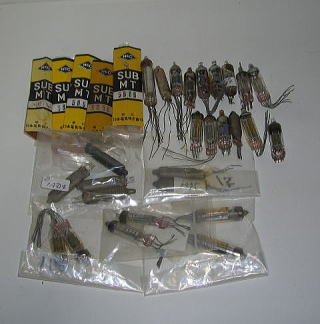

39. 世古名知夫氏から真空管のご寄贈を頂きました。ありがとう御座いました。
|

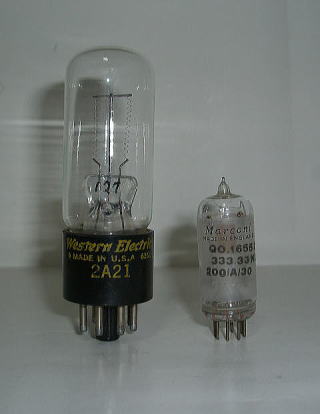

38. 浮田 駿氏から真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を頂いた真空管 | ||||
 |
マツダ CH-1 周波数変換7極管 マツダ CH-1は、東京芝浦電気が、昭和18年（1943）頃から真空管「Ｈシリーズ」のメタル･ガラス管（M-G管）を陸海軍向けに開発して納入をしていた真空管です。製造本数が少なく､大変貴重な真空管です。 周波数変換7極管でオクタル･ベースの鐵製ケースに覆われたメタル･ガラス管（M-G管）です。 フィラメント電圧ｘ電流；12.0V x0.175A 全長ｘ最大径；80mmｘ32.5mmφ |
||||
 |
マツダ US-6F6 周波数変換7極管 東京電気が昭和11年（1936）頃から全金属真空管の国産化を初めて、昭和13年（1938年）頃には各種の金属真空管を完成をしたが、一般には販売されずに専ら海軍向けだけに製造されました。（「電子管の歴史」より抜粋） マツダ US-6F6は、オクタル･ベースの金属管で電力増幅用5極管です。 フィラメント電圧ｘ電流；6.3V x 0.7A 全長ｘ最大径；80mmｘ32.4mmφ |
||||
37. 浮田 駿氏から真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を頂いた真空管 | ||||
  |
住友真空管 TA-1507 3極管 住友真空管 TA-1507は、昭和25年（1950）当時の運輸省の青函連絡回線用として開局した極超短波多重通信送信機に実用されて、好成績を示した極超短波3極送信管です。 極超短波帯に使用できるように、電極構造及びリード線などができるだけ小型化した所謂、ドアー･ノブ型構造になっています。 諸特性は次の通りです。 フィラメント：トリエテッドタングステン 電圧：2.0 V±10 % 電流：10 A 全放射電流：0.5 A その他詳細は、西尾秀彦、内丸清 共著の”極超短波三極管（TA-1507)に就いて”、昭和25年5月、電気通信学会雑誌、第33巻6号を参照ください。 全長ｘ最大径；70mmｘ65mmφ |
||||
36. EX JA2BEO 岩田昌久氏から真空管のご寄贈を頂きました。ありがとう御座いました。
| 写真 | ご寄贈を頂いた真空管 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
TELEFUNKEN(D.R.P.） RE86 3極管 TELEFUNKEN（D.R.P.) RE86は、４ピン黒ベースの小型ナス管の３極管です。電極は円筒同軸型で、水平取附となっており、プレート円筒には”86"の刻印が見える。 ガラス面には”TELEFUNKEN D.R.P.,RE86”の印字が見える。UYベースについて､調査しているが、オリジナルのヨーロッパベースを日本のUYベースに変更した疑問がある。 フィィラメント電圧ｘ電流；1.1～1.5Vｘ0.2～0.25A 全長ｘ最大径；90mmｘ37.5mmφです |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
JRC P250 強制空冷4極管 JRC P250は、特殊大型6ピン･ベースの大型ガラス封じ、トップにプレート（P)とサップレサー･グリッド（G3）端子のある空冷出力増幅用４極です。 ガラス容器表面には、”ＪＲＣ､Ｐ２５０，製造番号5358､検査合格：31.5.14”の印字がある。JRCは、ドイツ テレフンケン社と技術協力し、RS384をモデルにP256を1939年に完成し、1946年これを改良したP250を発表した。 さらに出力などを向上させた「P250A」を完成した。陽極損失 420Wの空冷５極管で、船舶用送信機用の終段増幅管です。 Ｃ級電信（Ｃｌａｓｓ Ｃ Ｔｅｌｅｐｈｏｎｙ）最大定格は次の通りです。 陽極直流電圧：3,000 V 陽極直流電流：0.4 A 陽極損失：420 W 周波数：25 Mhz フィィラメント電圧ｘ電流；12.0Vｘ8.5A 全長ｘ最大径；230mmｘ123mmφ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
東京電機（マツダ） UV-816D 強制空冷4極管 東京電気（マツダ）UV-816Dは、大型４ピンのセラミック･べース、トップ･プレート端子の直管、出力増幅用４極管です。ガラス容器表面には、”東芝電気、UV-816D、No 3926F､昭和十九年三月､､24019､マツダ”の印字がある。 Ｃ級電信（Ｃｌａｓｓ Ｃ Ｔｅｌｅｐｈｏｎｙ）最大定格は次の通りです。 陽極直流電圧：3,000 V 陽極直流電流：0.4 A 陽極損失：420 W 周波数：25 Mhz フィィラメント電圧ｘ電流；12.0Vｘ8.5A 全長ｘ最大径；230mmｘ123mmφ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
JRC 3F51 パルス変調管 JRC 3F51は、4ピンのセラミック･ベースのトップ･プレート端子付きの直管でPTMマイクロ波多重無線通通信用パルス変調管です。電極構造は、傍熱型酸化物陰極で、プレートは、モリブデン･ジルコニューム板を使用している。 フィィラメント電圧ｘ電流；6.3Vｘ2.4A 全長ｘ最大径；145mmｘ66mmφ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

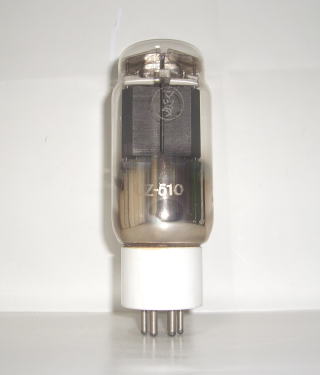

マツダ（サイモトロン） UY-510B 出力増幅5極管 東京電気（マツダ）サイモトロン UY-510Bは、黒色ベークの大型UYベースで、トップ･プレート端子付きの直管型の水晶発振或いは周波数逓倍、電力増幅用5極管です。 ガラス面には”マツダのロゴ、サイモトロン、UY-510B、No.82770E、59108、昭和十四年拾月”の印字がある。第3グリッド変調C級周波数増幅(電話）あるいはC級無線周波数増幅（電信）用出力増幅5極管としてきわめて能率が良い。プレート損失は20 Wで、出力電力は、約15 Wです。 フィラメント電圧ｘ電流；6.0Vｘ1.05A 全長ｘ最大径；160mmｘ53mmφ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
日立 6L6-G ビーム4極管 日立 6L6Gは、8ピンのオクタル･ベース（ピン1は接続なし）のガラス管（ST16）のビーム出力管です。 電極は、上下のマイカ板により保持されている。内部の電極構造は、硝子内面のカーボン･スートにより目視できない。ガラス面には、”日立のロゴ、6L6G、1223、1954-11”の印字がある。 フィィラメント電圧ｘ電流；6.3Vｘ0.9A 全長ｘ最大径；126mmｘ50mmφ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
CHATHAM 5R4WGB 双2極管 CHATHAM 5R4WGBは、オクタル･ベースの直管で、全波整流用双2極管です。 電極構造は、堅牢･耐震型構造で特殊なベース経常直管部分の約半分が覆われている。 ベース側面には、”USN-5R4WGB, MADE IN U.S.A.､CHATHAM ELECTRONICS”の印字がある。 フィィラメント電圧ｘ電流；5.0Vｘ2.0A 全長ｘ最大径；132mmｘ52mmφ |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
35. 安藤正次氏から真空管のご寄贈を頂きました。ありがとう御座いました。
写真 ご寄贈を頂いた真空管
NEC
6F50R(４X500-A)
強制空冷4極管
NEC 6F50R（４X500-A)は、特殊大型４ピン･ベースのセラミック封じの強制空冷出力増幅用４極です。強制空冷用陽極電力のトップ面には”6F150R（４X150A)”の刻印がある。
わが国におけるテレビ送信管としては,NHK技術研究所が28年に放送会館の屋上から3kWの出力で放送を始めた送信機に用いられた7T24R, 6F50Rを始めNTVがRCAから輸入した10kW送信機に用いられている6166 (8F66R),5762が先づ最初のものであろう.7T24Rは放送協会技術研究所であるメーカーと共同で開発されたもの,6F50RはEimac社の4×500Aを国産化したものである。
フィラメント電圧ｘ電流；6.0Vｘ5.5A
全長ｘ最大径；110mmｘ64.5mmφ
NEC
４F15R(4X150A）
強制空冷4極管
NEC 4F15R（４X150A)は、特殊8ピン･ベースのセラミック封じの強制空冷出力増幅用４極です。
強制空冷用陽極トップには”6F500-A（４X500-A)”の刻印がある。強制冷却部側面には。”Nippon Electric,NECロゴ”の刻印がある。
フィラメント電圧ｘ電流；6.0Vｘ2.5A
全長ｘ最大径；60mmｘ41mmφ
NEC
４F15R(4X150A）
強制空冷4極管
NEC 4F15R（４X150A)は、特殊8ピン･ベースのセラミック封じの強制空冷出力増幅用４極です。
強制空冷用の側面には”Nippon Electric、NECロゴ、6F500-A （4X500-A)”の刻印がある。
フィラメント電圧ｘ電流；6.0Vｘ2.5A
全長ｘ最大径は、60mmｘ41mmφ
日立
2C39A
強制空冷3極管
日立 2C39Aは、同軸型端子、セラミック封じの発振・増幅用強制空冷３極管です。
各電極を同軸円筒形としたUHF用強制空冷3極管。小型のわりには最大プレート損失100 Wを確保し、2,500 MHzまで動作できます。
フィラメント電圧ｘ電流；6.3Vｘ1.0A
全長ｘ最大径；68mmｘ31.5mmφ
NEC
2B29（８２９B)
双5極管
NEC 2B29（629B)は、特殊7ピン･ベースで円筒ガラス管の電力増幅用双5極管です。
2個の5極管部を保持するために上部には円形のマイカ1枚と下部には、独立したセラミック･リグ2個により固定している。、、
832Aと同じ構造で、もうすこし大きな出力が得られる829BもまたVHF（５０／１４４メガ帯）の終段に適していて、愛用者が多かった。 832Aと比べると、大分安定感があり、信頼性も高かったので、１０W以上の出力を得たい場合に、良く使われたようである。
フィラメント電圧ｘ電流；6.3/12.6Vｘ2.25/1.125A
全長ｘ最大径；68mmｘ31.5mmφ
NEC
UY-807
ビーム管
ＮＥＣ UY-807は、５ピンUYベースのトップ･プレート端子のST管で、高周波電力増幅用ビーム管です。電極は、上下の2枚のマイカ板と４個セラミック細棒によりで、固定されている。
ガラス面には”Nippon Electric, NECロゴ、UY-807、2523"の印字がある。
フィラメント電圧ｘ電流；6.3Vｘ0.9A
全長ｘ最大径；140mmｘ50mmφ
NEC
UY-807
ビーム管
ＮＥＣ UY-807は、5ピンUYベースのトップ･プレート端子のST管で、高周波電力増幅用ビーム管です。
電極は、上下の2枚のマイカ板によりで、固定されている。 ガラス面には”UY-807"の印字がある。ベース側面には”Nippon Electric, NECロゴ、UY-807、8229”の印字がある。
フィラメント電圧ｘ電流；6.3Vｘ0.9A
全長ｘ最大径；140mmｘ50mmφ
RAYTHEON
RK5976
反射型クライストロン
RAYTHEON RK5976は、凖8ピン･オクタルベースの反射型クライストロンです。
４番ピンに同軸出力端子があり、リフレクト電極はトップ端子に接続され、6200〜7425 MHzの機械的チューニング範囲があります。標準出力電力は､110 mWで、最小出力電力は、85 mWです。主として、マイクロ波テレビ中継システムで使用されます。
フィラメント電圧ｘ電流；6.3Vｘ0.44A
全長ｘ最大径；80mmｘ77.5mmφ
製造メーカー 真空管 機能 員数 Toshiba 6BK4 高圧安定化用ビーム3極管 1 Toshiba 6BQ6GTB 出力増幅5極管 1 Toshiba 6G-B3A 出力ビーム管 １ Toshiba 6G-B7 出力ビーム管 2 Toshiba 6RK19 ダンパー用半波整流管 4 Toshiba 6AX4-GT ダンパー用半波整流管 2 Toshiba 6AX4-GTA ダンパー用半波整流管 ２ Toshiba 6AX4-GTB ダンパー用半波整流管 1 Toshiba 17JZ8 出力ビーム管 1
製造メーカー 真空管 機能 員数 Toshiba ５６７０ ＶＨＦ増幅双3極管 1 Toshiba ５７６３ 出力ビーム管 10 Toshiba ７０７７ SHF/EHF増幅3極管 １ Toshiba ８５０６ UHF増幅3極管 9 Toshiba ６ＡＬ５ 検波双2極管 2 Toshiba ６ＢＱ７Ａ RF増幅双3極管 1 Toshiba ６ＤＪ８（ＥＣＣ８８） RF増幅双3極管 3 Toshiba １２ＢＨ７Ａ 変更増幅双3極管 2
製造メーカー 真空管 機能 員数 Toshiba 1S2A 半波整流管 3 Toshiba １Ｓ２Ｂ 半波整流管 5 Toshiba ５６７０ 電圧増幅双3極管 １ Toshiba ６ＢＮ６ FM検波げーテッド･ﾋﾞｰﾑ管 1 Toshiba ６ＢＱ７Ａ RF増幅双3極管 1 Toshiba ６ＥＡ８ 電圧増幅3極5極管 5 Toshiba ６ＦＱ７ 電圧増幅双3極管 3 Toshiba ６Ｒ－Ｂ１１ 垂直偏向ﾋﾞｰﾑ管 3 Toshiba ＶＲ１５０－ＭＴ 定電圧放電管 ３ ＮＥＣ ６ＡＨ６ RF増幅5極管 ２ ＮＥＣ ６ＡＳ６ RF/IF増幅5極管 ２ ＮＥＣ ６ＢＱ７Ａ RF増幅双3極管 １ ＮＥＣ ＶＲ１０５－ＭＴ 定電圧放電管 ２ ＰＨＩＬＩＰＳ Ｅ１８８ＣＣ RF/AF増幅3極管 １ ナショナル ７３８０ VHF電圧増幅双3極管 ２
34. EX JA1AKZ 高橋和雄氏から真空管のご寄贈を頂きました。ありがとう御座いました。

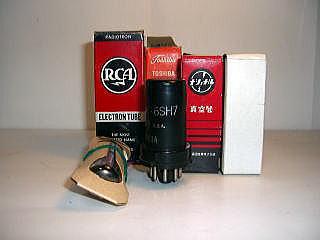

写真 ご寄贈を頂いた真空管
RCA
6L6
ビーム出力管
RCA 6L6は、オクタル･ベースのメタル管で、ビーム出力増幅用真空管です。メタル表面には。”RCA ELECTRON TUBE,6L6”の印字がある。
RCA 6L6は、1936年に開発されたメタル管のビーム出力増幅用真空管ですが、翌年の1937年には，オクタル･ベースのガラス管の6L6-G,6L6-GX，タイト･ベース, Hytron), 6L6-GA等が発売されています。
6L6-Gをトップ･プレート端子とした送信管807も登場しています。日本でも戦前に6L6-Gのベースを6ピンSTにしたUZ-6L6-Aとして製造されました。その後、1940年には送信管UY-807も製造されました。
フィラメント電圧ｘ電流;6.3Vｘ0.9A
全長ｘ最大径;158mmｘ40mmφ
GE
５R4GYA
全波整流管
GE 5R4GYAは、茶色オクタルベースのST管の全波整流管です。2個の2極管部は、上下の2枚のマイカイタにより保持されている。
ガラス管には、”5R4GYA、USA”の印字がある。また、ベース側面には、”GEロゴマーク、JAN-5R４GYA､USA"の印字がある。
フィラメント電圧ｘ電流；5.0Vｘ2.0A
全長ｘ最大径；115mmｘ38.5mmφ
RCA
５U4G
全波整流管
RCA 5U4Gは、黒色オクタルベースのST管の全波整流管です。2個の2極管部は、ステムからの保持用配線と上部の矩形型マイカ板により､保持されている。
5Z3は1933年に米国RCAが発表したが、その後，1937年にオクタル・ベース化した5U4-Gも発表された。また，米国では大型ＴＶの電源用として出力電流を40%アップした改良版5U4-GBが1954年に発表された。
国内では，5Z3は東京電気(マツダ)が1933-34年にKX-5Z3(1955年以降は名称を5Z3に変更)として国産化し，戦前には大電流用の主流をなした。そのオクタル版5U4-Gが国産化されたのはTV時代が到来した戦後の1952-3年頃であった。
フィラメント電圧ｘ電流；5.0ｘ3.0A
全長ｘ最大径；120mmｘ41mmφ
SYLVANIA
５U4GB
全波整流管
SYLVANIA ５U4Bは、黒色オクタルベースのST管の全波整流管です。2個の2極管部は、上下の矩形型マイカ板により､保持されている。ガラス面には”５U4GB,５AS4A、USA"の印字がある。ベース側面には、”ＳＹＬＶＡＮＩＡ，ＭＡＤＥ ＩＮ ＵＳＡ”の印字がある。
１950年代末の14インチ白黒ＴＶの+B電源の所要量は，トランス付きの場合で250V/220mA，トランスレスの場合で200 V/260 mA程度であった(一木吉典)。
その頃の標準的な整流管は5U4-Gであって，無負荷時のAC入力電圧(実効値)とDC出力電圧を等しくとった場合，最大で240 mA，通常は200-220 mA程度に使われた。そこで，問題になったのは5U4-Gの定格仕様ではなくて，寿命であった。寿命に関係する要素として，プレート・エミッションとステム電解が挙げられ，前者は1955,56年頃パービアンスを20%程度向上させプレート損失を低減したこと(5U4G --> 5U4GB)，後者はステム引き出し線の熱伝導度を向上させステム温度を下げたことにより，故障半減期200-300 時間を1000 時間で故障率僅かというまでに改善したとのことである。
フィラメント電圧ｘ電流；5.0Vｘ3.0A
全長ｘ最大径；110mmｘ38mmφ
TOSHIBA
５U4GB
全波整流管
TOSHIBA ５U4GBは、黒色オクタルベースのST管の全波整流管です。2個の2極管部は、上下の矩形型マイカ板により､保持されている。ガラス面には”５U4GB,５AS4A"の印字がある。
1950年代末の14インチ白黒ＴＶの+B電源の所要量は，トランス付きの場合で250V/220mA，トランスレスの場合で200V/260 mA程度であった(一木吉典)。
その頃の標準的な整流管は5U4-Gであって，無負荷時のAC入力電圧(実効値)とDC出力電圧を等しくとった場合，最大で240 mA，通常は200-220 mA程度に使われた。そこで，問題になったのは5U4-Gの定格仕様ではなくて，寿命であった。
寿命に関係する要素として，プレート・エミッションとステム電解が挙げられ，前者は1955,56年頃パービアンスを20%程度向上させプレート損失を低減したこと(5U4G --> 5U4GB)，後者はステム引き出し線の熱伝導度を向上させステム温度を下げたことにより，故障半減期200-300 時間を1000 時間で故障率僅かというまでに改善したとのことである。
フィラメント電圧ｘ電流；5.0Vｘ3.0A
全長ｘ最大径；110mmｘ38mmφ
RCA
6SL7GT
双3極管
RCA 6SL7GTは、オクタルベースのガラス容器のGT管で高μのラジオ機器の位相変換用に設計された双3極管です。
各3極管は抵抗結合増幅器として使用されます。共通のフィラメントを除き、3極管は独立しています。通常は、位相変換増幅器又は抵抗結合増幅器として使用されることが多い。
フィラメント電圧ｘ電流；6.3Vｘ0.3A
全長ｘ最大径；75mmｘ31.8mmφ
製造メーカー 真空管 機能 員数 NEC LD611(6R-HR4) RF増幅3極5極管 1 NEC 6AT6 検波増幅双2極3極管 3 NEC 6AW8 電圧ぞ福3極5極管 １ NEC 6BD6 RF増幅5極管 １ NEC 6X4 全波整流管 ５ Toshiba 8506 UHF増幅3極管 １ Toshiba 6AK5 VHF増幅5極管 ２ Toshiba 6AQ5 出力ビーム管 ２ Toshiba 6BA6 RF増幅5極管 ５ Toshiba 6BE6 周波数変換7極管 ５ Toshiba 6BM8 電圧･電力増幅3極5極管 １１ Toshiba 6BN8 検波増幅双2極3極管 ２ Toshiba 6BZ6 RF増幅5極管 １ Toshiba 6CB6 RF/IF増幅5極管 ２ Toshiba 6CB6A RF/IF増幅5極管 １ Toshiba 6CL6 電力増幅5極管 ２ Toshiba 6EA8 電圧増幅3極5極管 ３ Toshiba 6GH8A 検波増幅3極5極管 １ Toshiba 12AT7 電圧増幅双3極管 １０ Toshiba 12BY7A 出力ビーム管 １ Toshiba VR-105-MT 定電圧放電管 ５ ナショナル 6BA6 RF増幅5極管 ２ RCA 6197 周波数分割･増幅5極管 １ RCA 6DC6 電圧増幅5極管 １ RCA 6EB8 電圧増幅3極5極管 ２ PHILIPS E188CC RF/AF増幅3極管 6
PHILCO 6AT6 検波増幅双2極3極管 ２ I.C. 6DC6 電圧増幅5極管 １ General Electric 12BH7A 垂直変更増幅双3極管 １
製造メーカー 真空管 機能 員数 NEC VR-150-MT 定電圧放電管 1 Toshiba 6AU6A RF増幅5極管 3 Toshiba 6BL8 電圧増幅3極5極管 ４ Toshiba 6BZ6 RF増幅5極管 ２ Toshiba 6DJ8 VHF増幅双3極管 ２ Toshiba 6FQ7 電圧増幅双3極管 ２ Toshiba 12AX7A 電圧増幅双3極管 １ ナショナル 6AU6 RF増幅5極管 １ ナショナル 6BE6 周波数変換7極管 １ Matsushita 6BA6 RF増幅5極管 ２ Matsushita 6BE6 周波数変換7極管 ２ SYLVANIA 6189 電圧増幅双3極管 １ SYLVANIA 6AZ8 電圧増幅3極5極管 ２ SYLVANIA 6BN8 電圧増幅双3極管 2
33. 尾崎逸郎氏から真空管のご寄贈を頂きました。ありがとう御座いました。
”ラジオは電灯線から”
.jpg)
